¶ MaxmakeLab 软件说明书
¶ 目录
¶ 1. 主界面功能区介绍

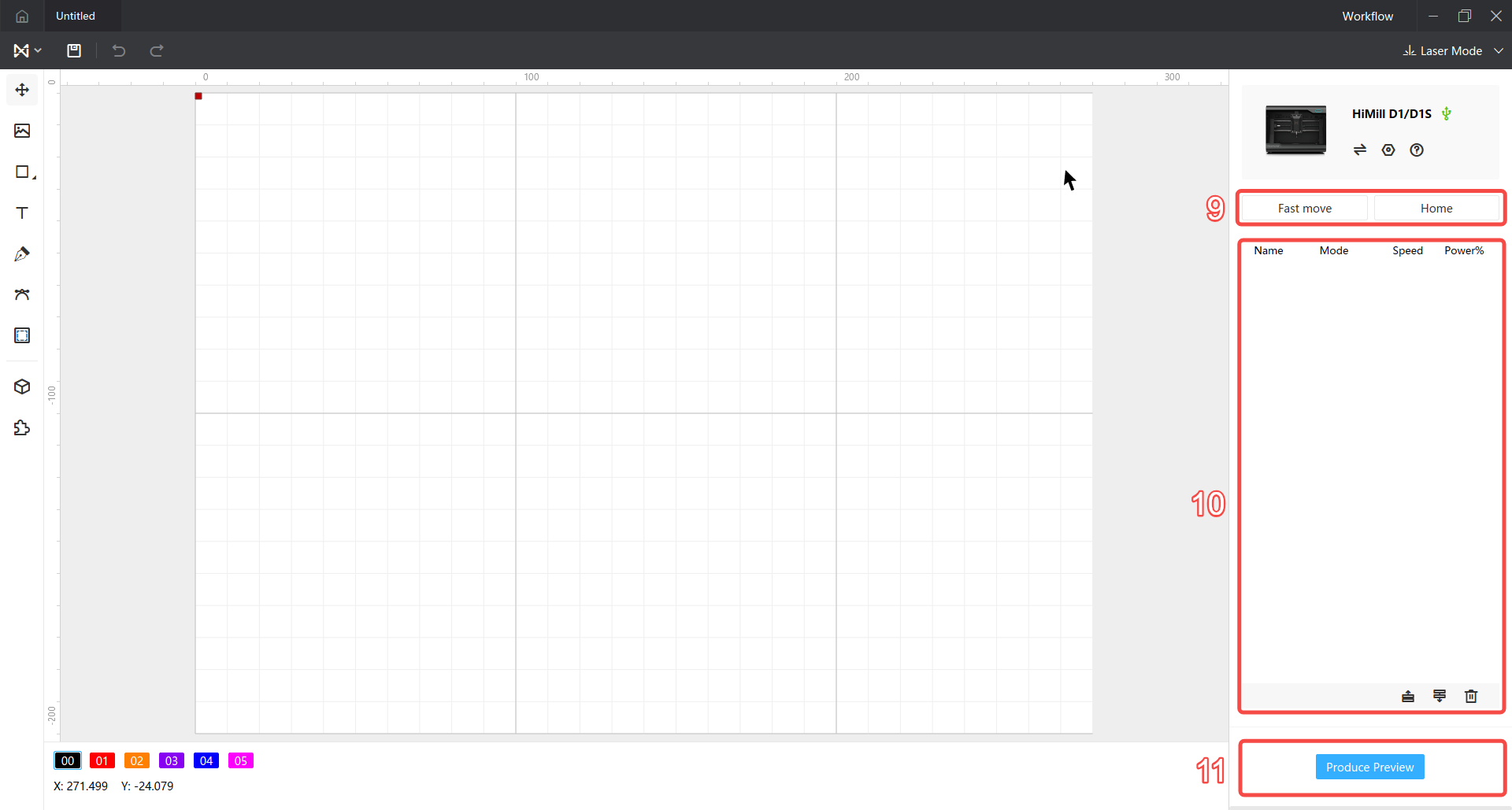

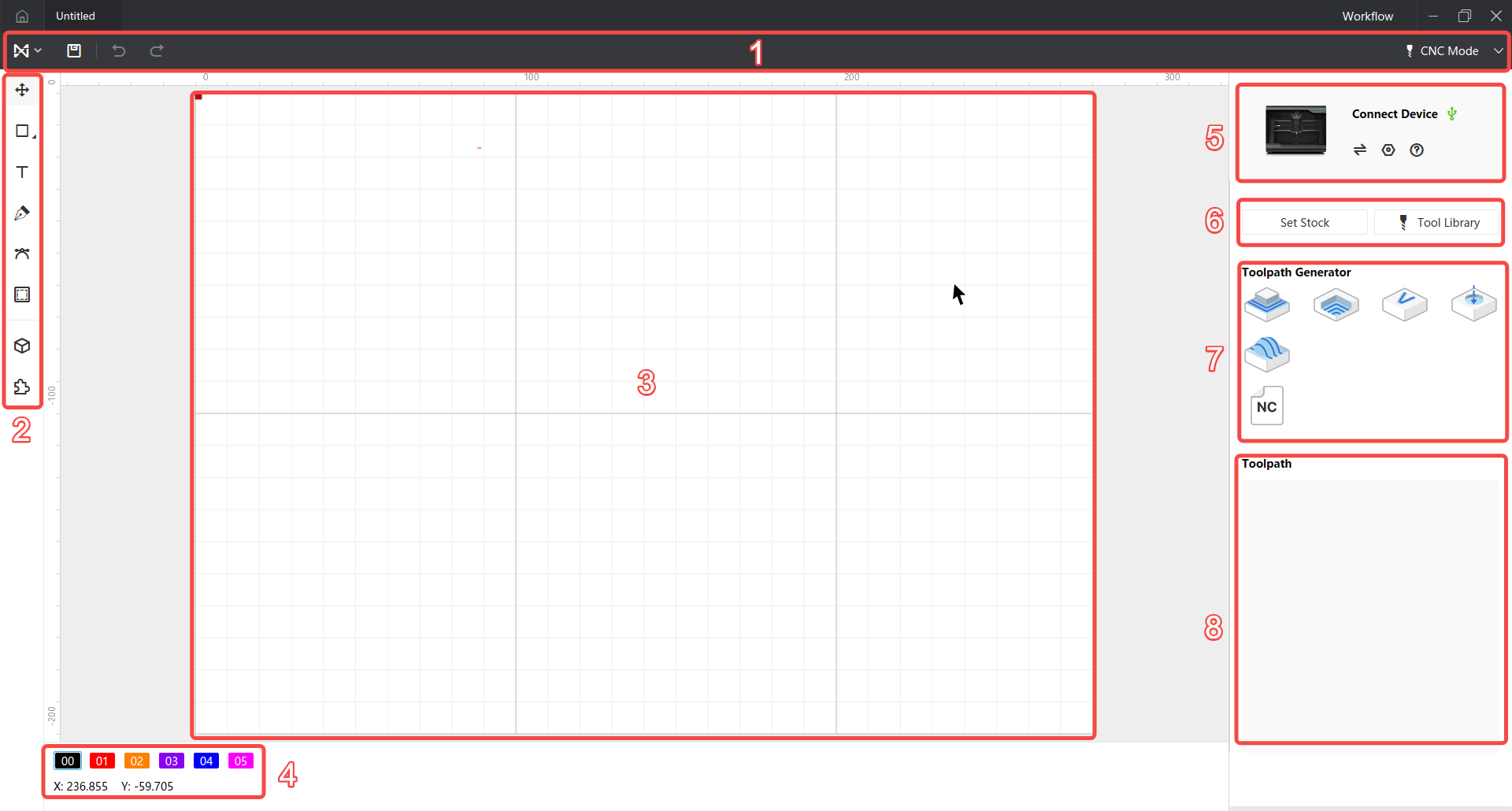

¶ 界面功能分区
| 区域 | 名称 | 功能描述 |
|---|---|---|
| 1 | 菜单栏 | 导入导出文件，调整视图大小，软件设置，帮助引导，切换语言，切换模式 |
| 2 | 设计栏 | 添加各种类型的图元 |
| 3 | 画布 | 一般为设备幅面大小 |
| 4 | 颜色栏 | 给图元分配不同颜色 |
| 5 | 设备栏 | 选择、连接、快捷控制设备 |
| 6 | 参数设置 | CNC中为设置毛坯参数和刀具库参数 |
| 7 | 生成刀路 | 选择生成刀具路径的方式 |
| 8 | 刀具路径列表 | 显示已经生成的刀具路径 |
| 9 | 快捷控制 | 激光中为快捷控制功能，如快速移动、复位 |
| 10 | 图层栏 | 给不同颜色的图元分配不同的加工参数 |
| 11 | 仿真预览 | 仿真预览加工路径 |
| - | workflow | 点击进入加工预览界面 |
¶ 2. 菜单栏
¶ 常用操作
| 功能 | 说明 |
|---|---|
| 下拉菜单 | 点击下拉列表选择具体操作 |
 |
|
| 保存 | 保存当前的项目 |
| 撤销 | 撤销上一步操作 |
| 重做 | 还原下一步操作 |
¶ 3. 设计栏
¶ 工具箱
| 工具 | 功能说明 | 演示 |
|---|---|---|
| **Select 选择** | 进入选择模式，可选择图元，移动图元 |  |

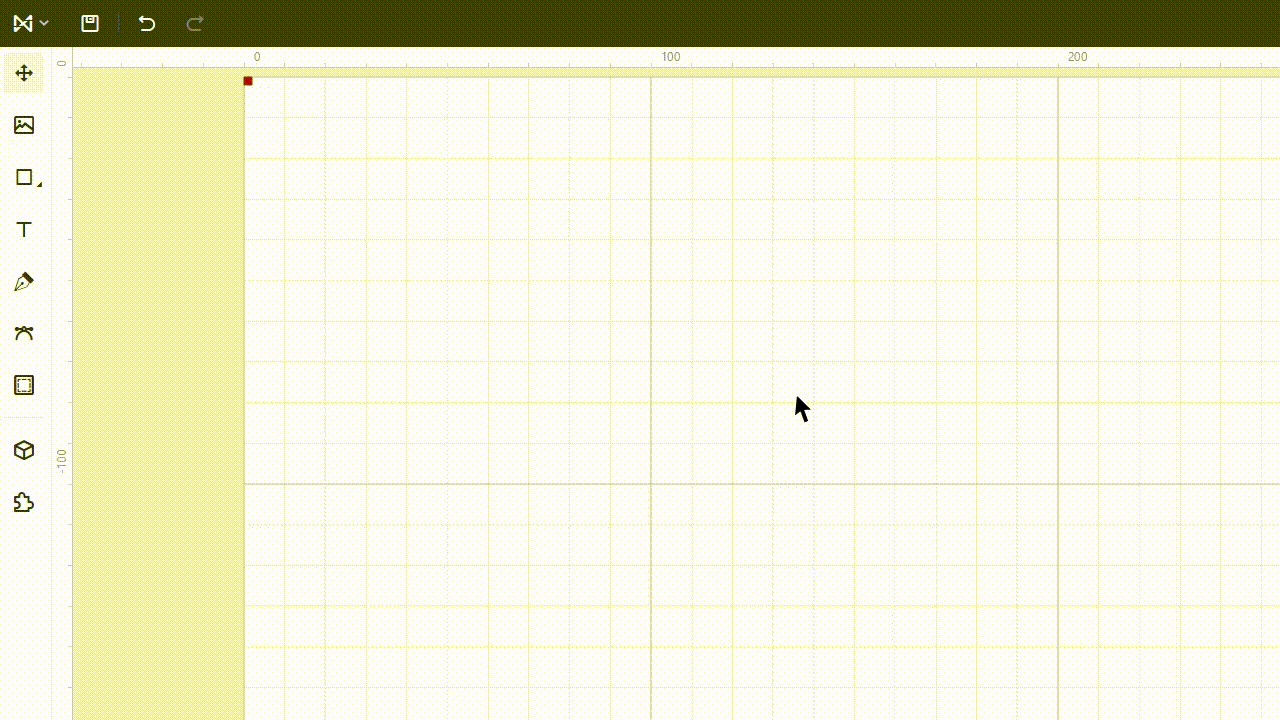

| **Image 图片** | 插入图片，支持png，jpg，jpeg格式 |  |

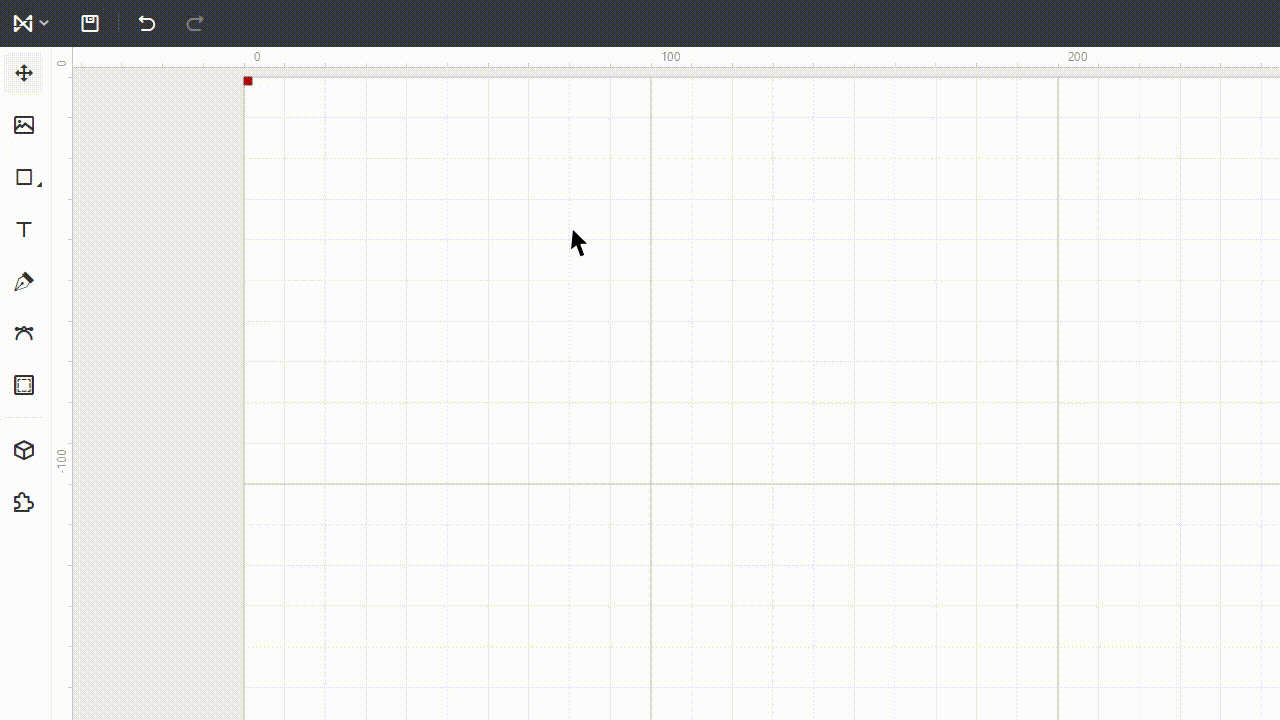

| **Basic 基础图元** | 添加直线，正方形，圆形 |  |
| **Text 文本** | 添加文本 |  |

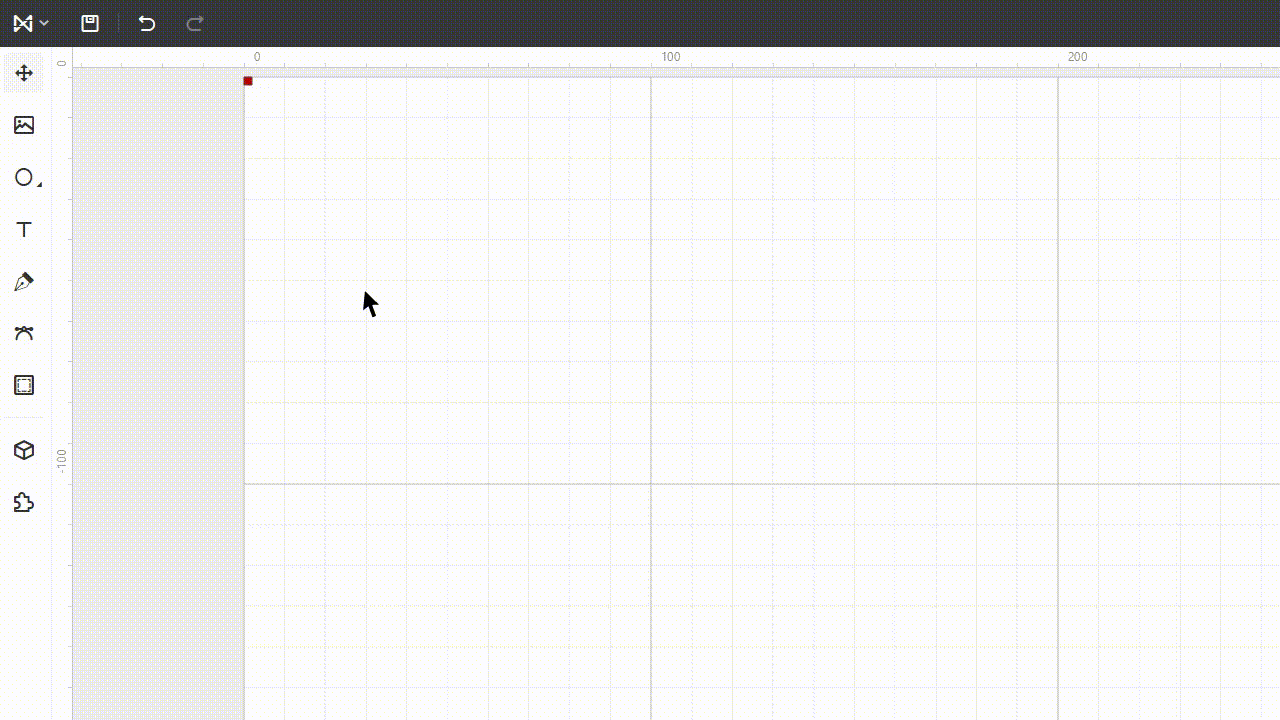

| **Pen 钢笔工具** | 添加贝塞尔曲线 |  |
| **Node 节点编辑** | 节点编辑工具 |  |

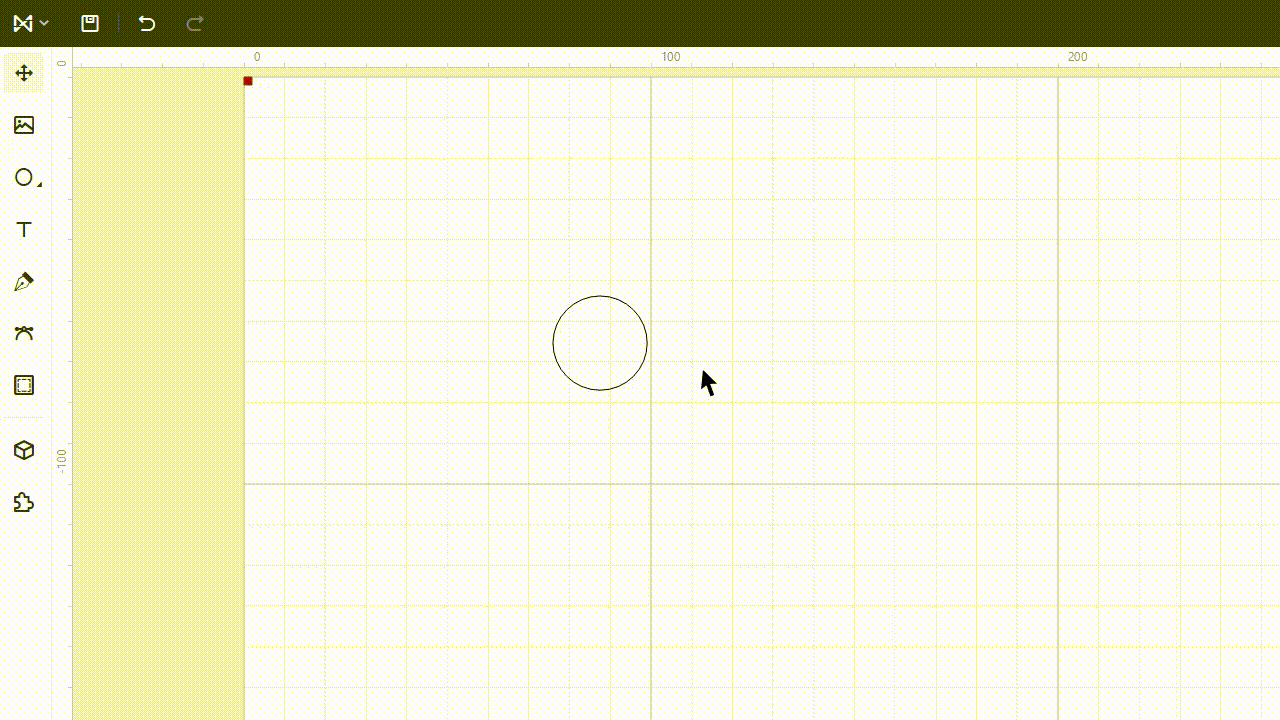

| **Offset 偏移工具** | 偏移出当前图形的内外轮廓 |  |

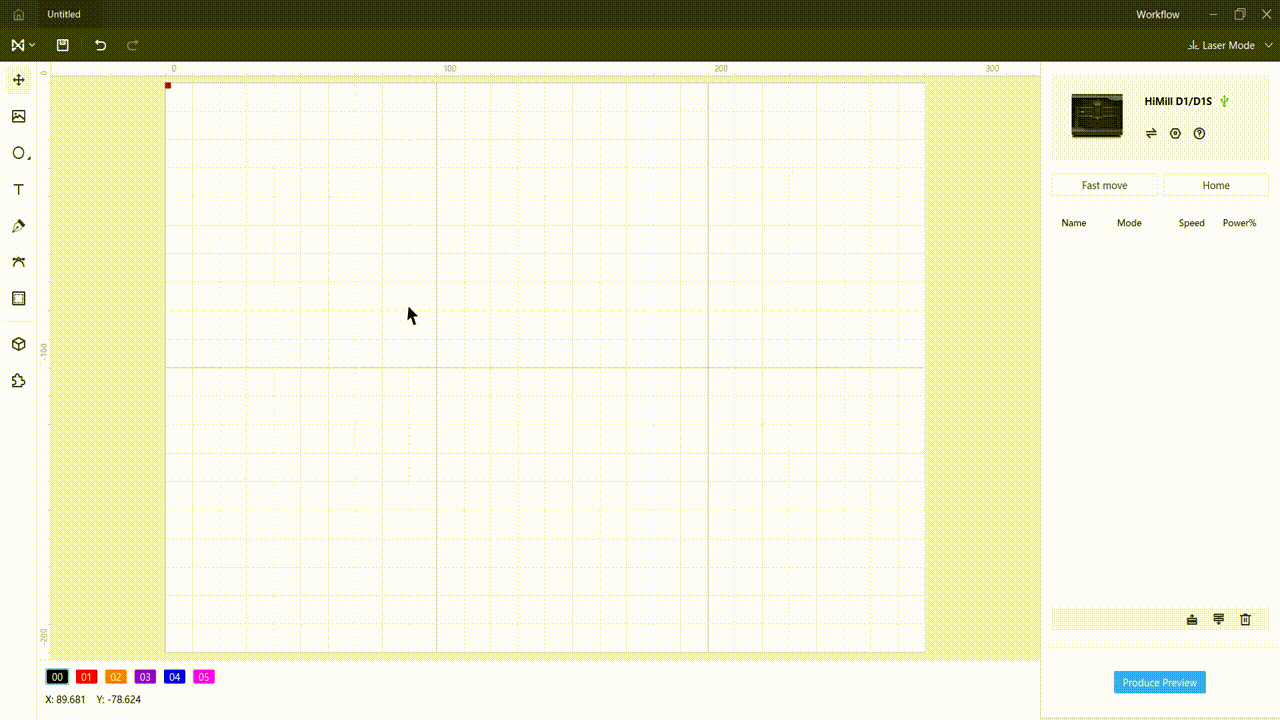

| **Clipart 图形库** | 添加各种类别的图形 |  |

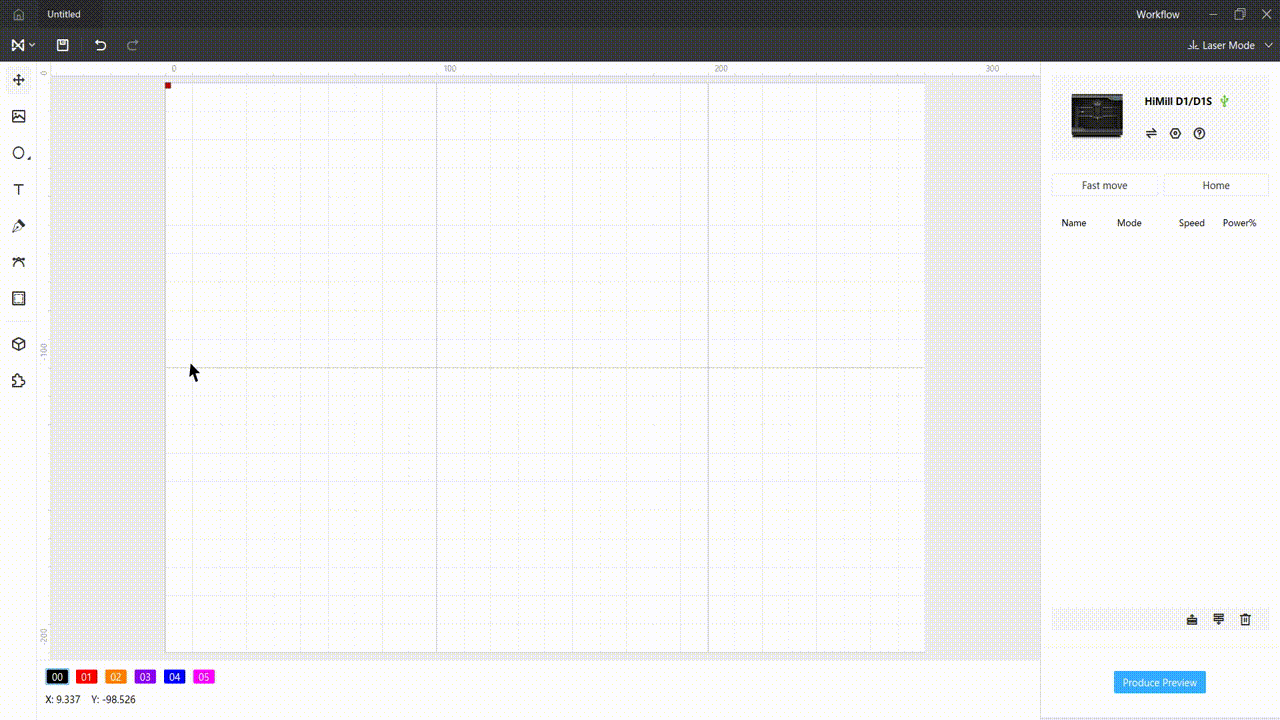

| **Plugin 扩展** | 包含盒子生成，齿轮生成 |  |

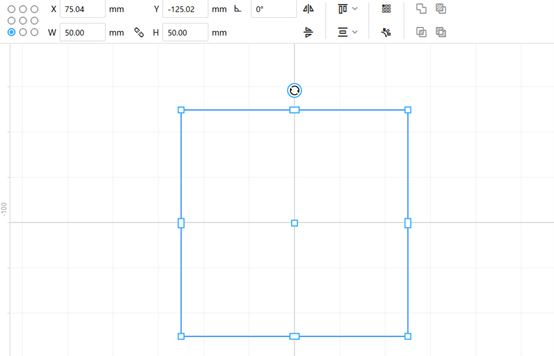

¶ 4. 参数栏
💡 参数栏在选择图形后显示，取消选择后隐藏
¶ 基础变换
| 功能 | 说明 | 演示 |
|---|---|---|

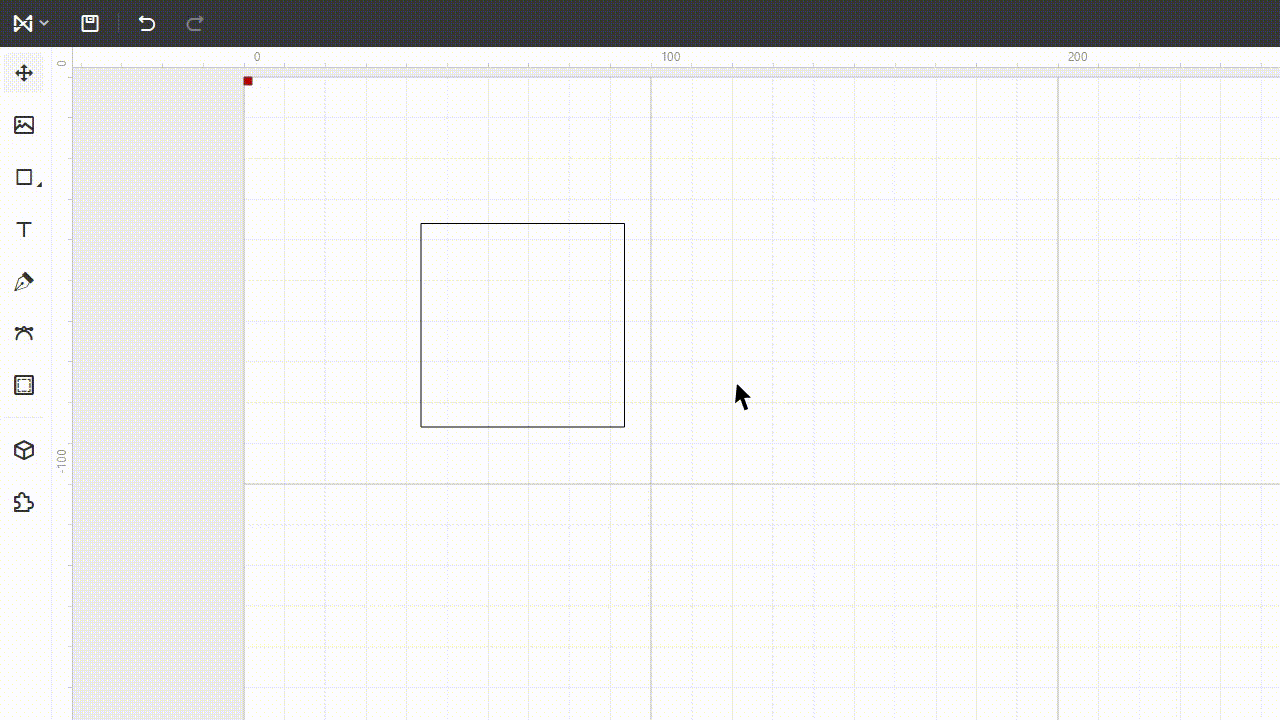

| **点坐标** | 选择不同点位，显示或者设置当前点位的坐标值 |  |

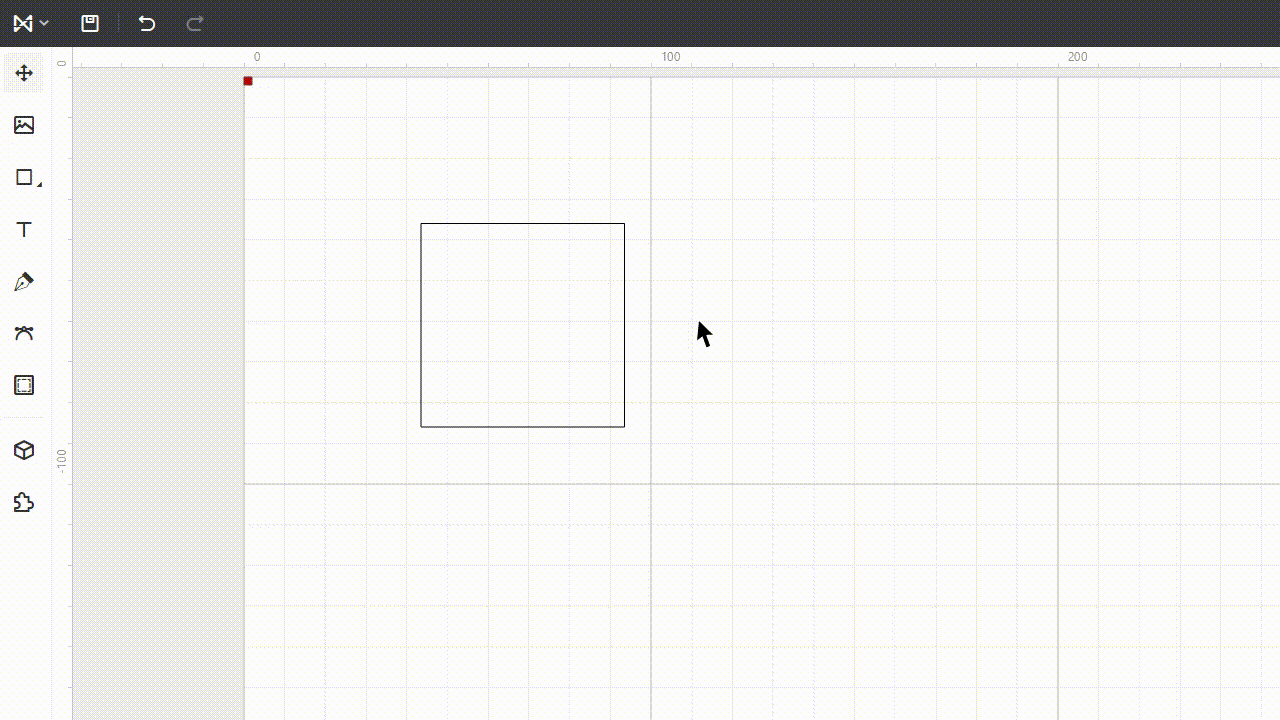

| **宽高度** | 显示或者设置当前图元的宽度和高度 |  |

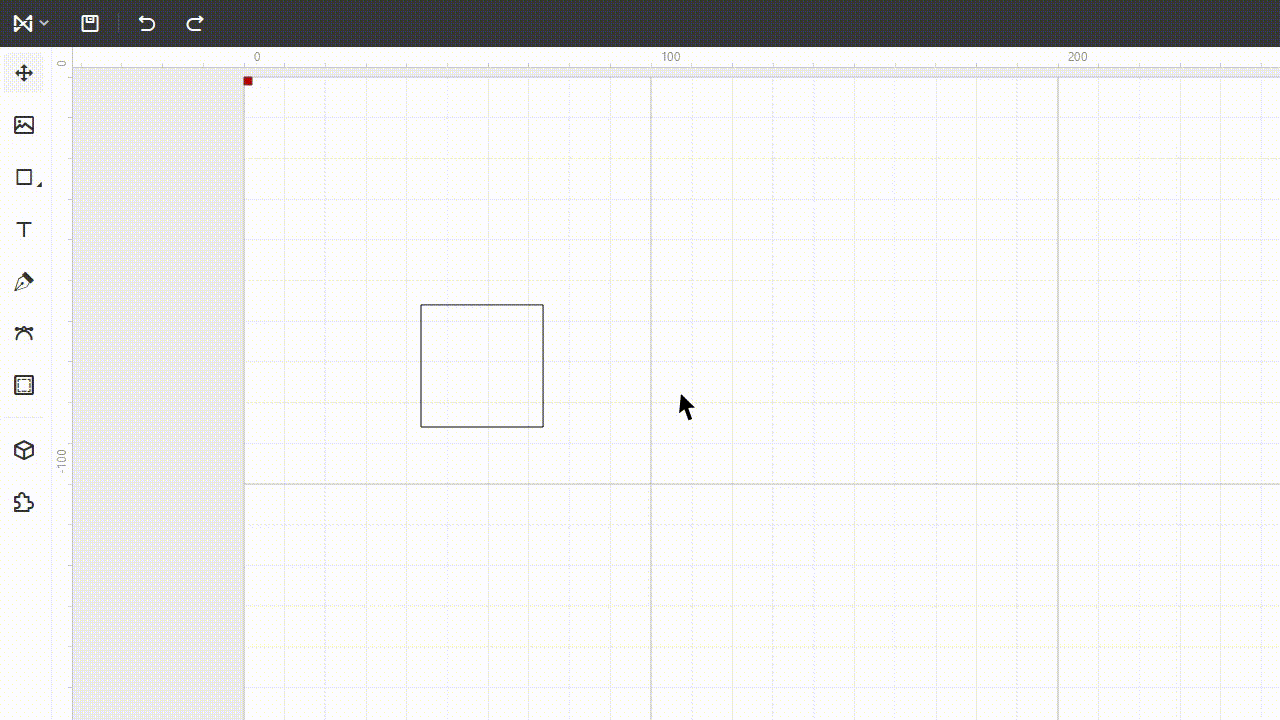

| **锁定** | 锁定或者解锁图形比例 |  |

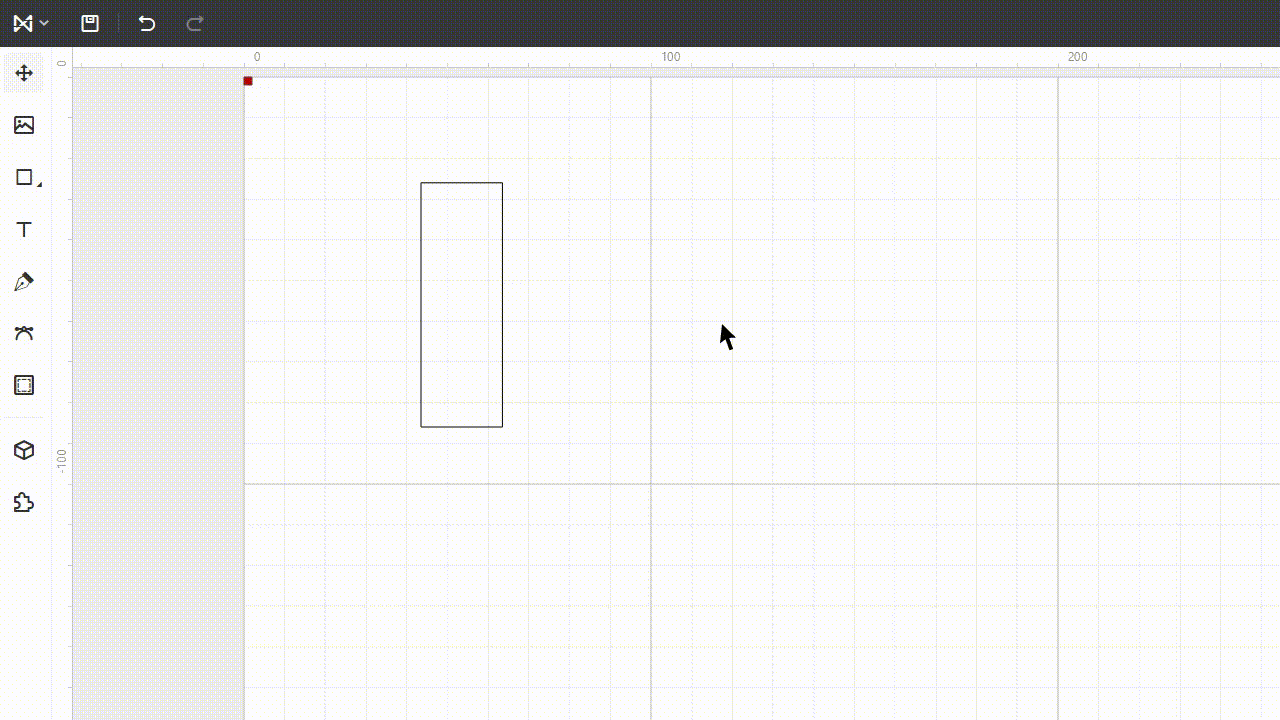

| **旋转角度** | 设置图元的旋转角度 |  |

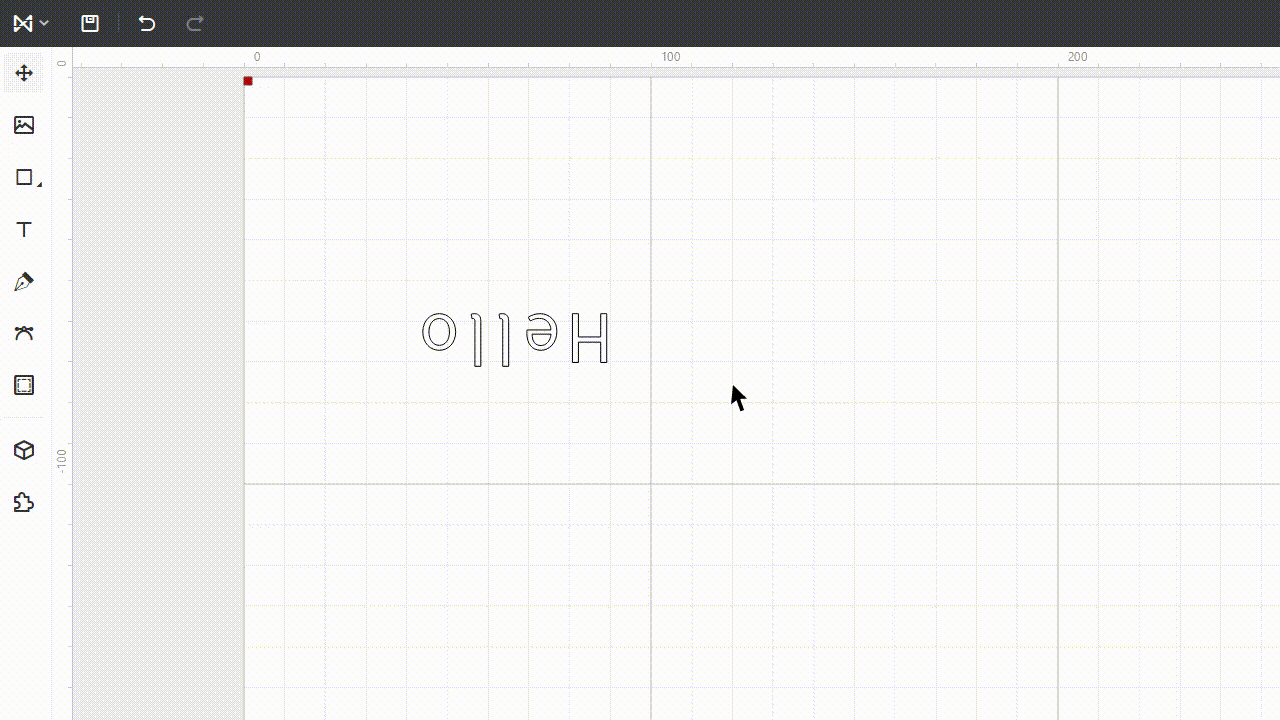

| **水平镜像** | 水平反转图元 |  |

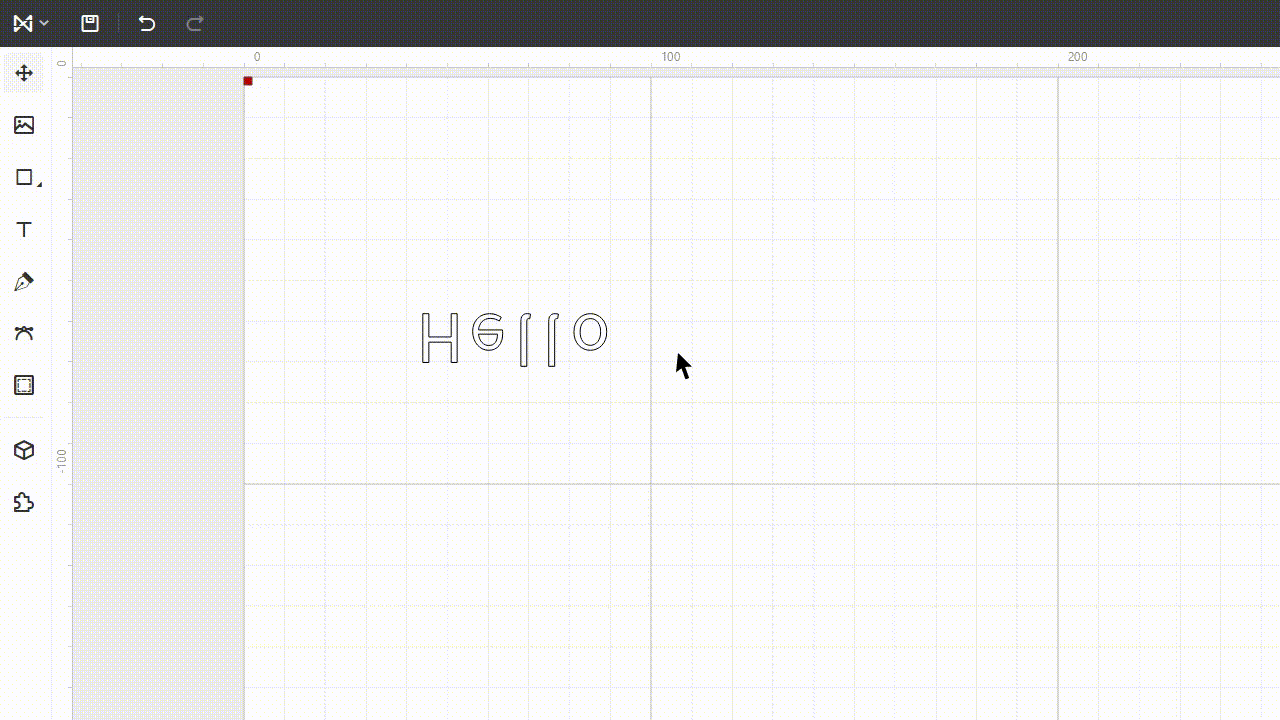

| **垂直镜像** | 垂直翻转图元 |  |
¶ 排列工具
| 功能 | 说明 | 演示 |
|---|---|---|

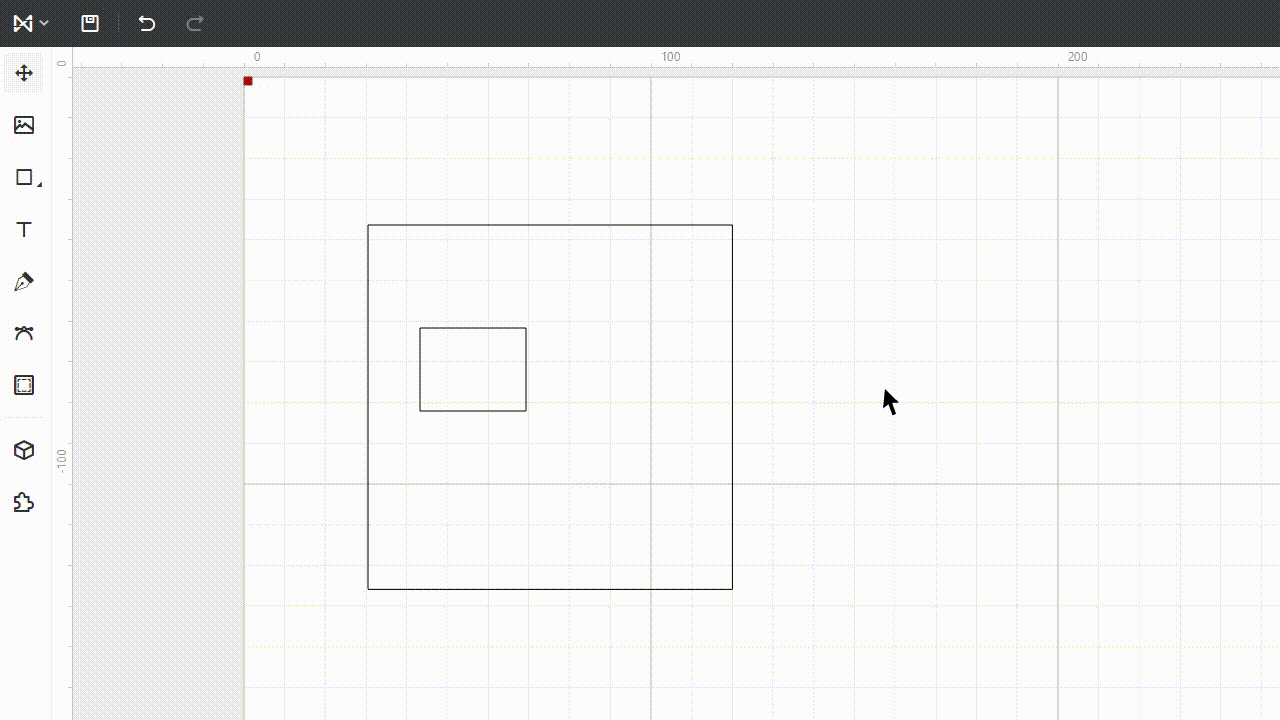

| **对齐** | 左对齐，右对齐，水平居中对齐，顶部对齐，底部对齐，垂直居中对齐 |  |

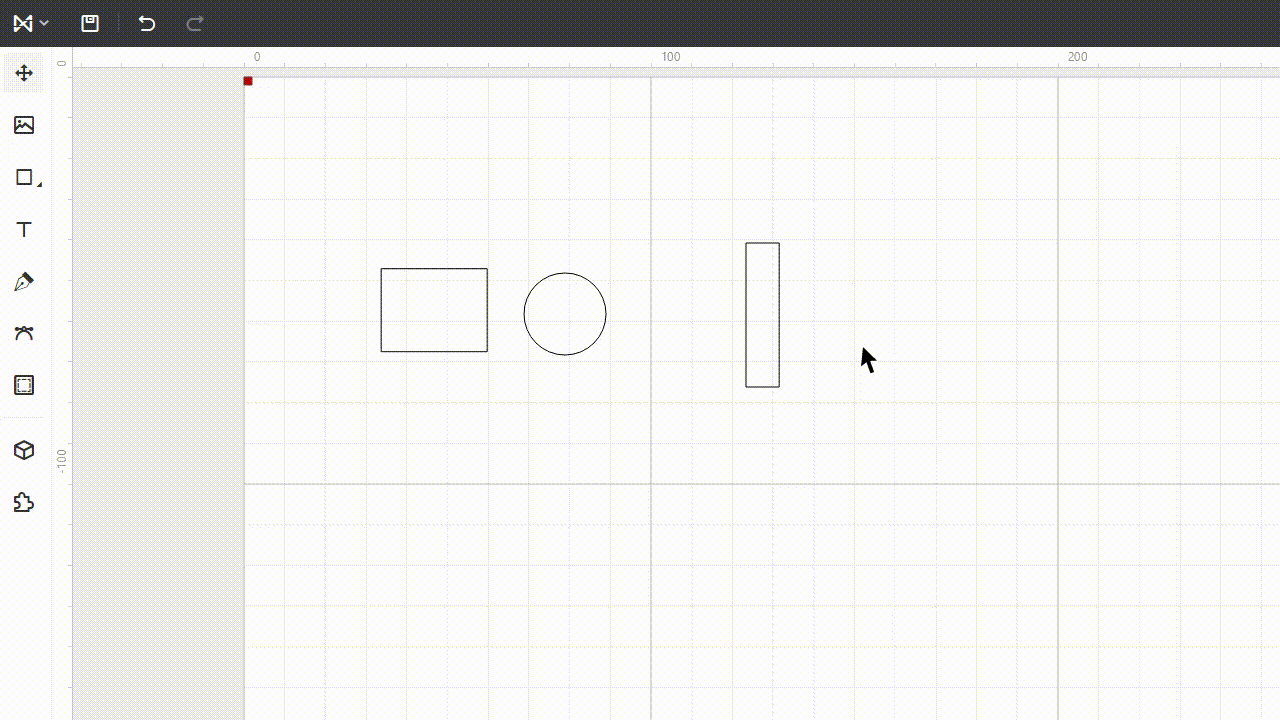

| **分布** | 水平间隔分布，垂直间隔分布 |  |
¶ 阵列工具
| 功能 | 说明 | 演示 |
|---|---|---|

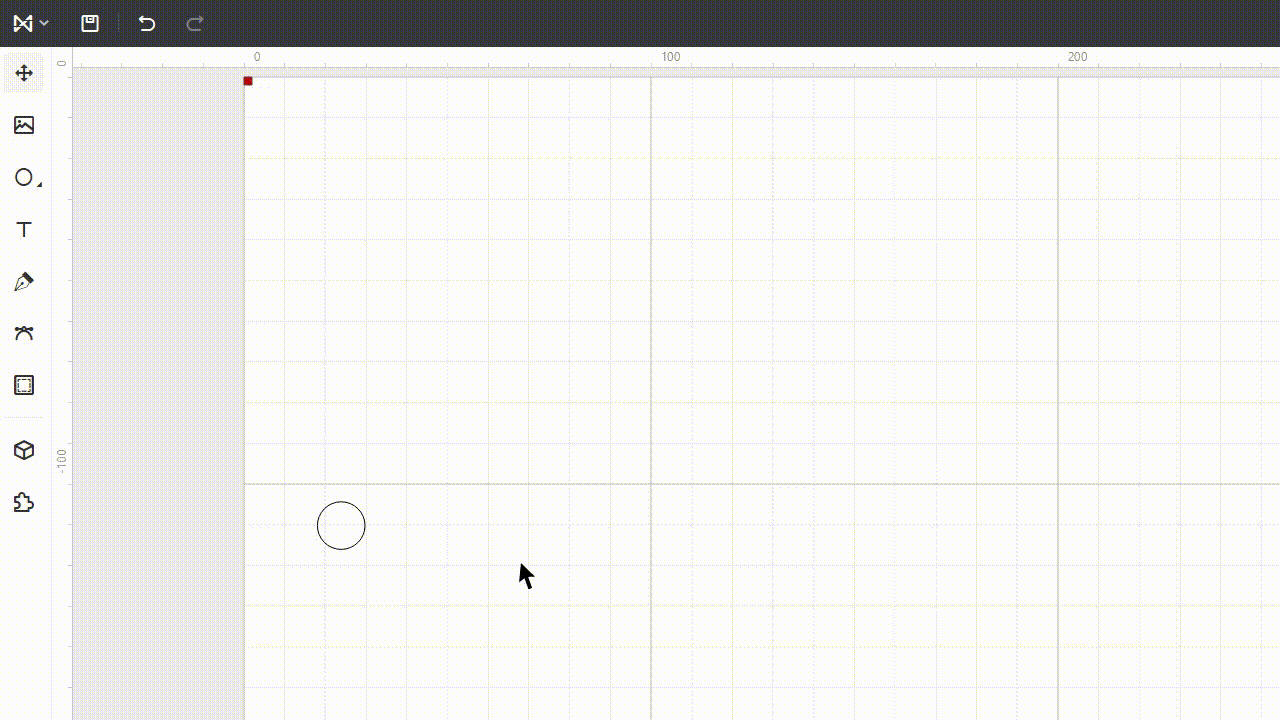

| **矩形阵列** | 以矩形阵列的方式快速添加图元 |  |
| **环形阵列** | 以环形阵列的方式快速添加图元 |  |

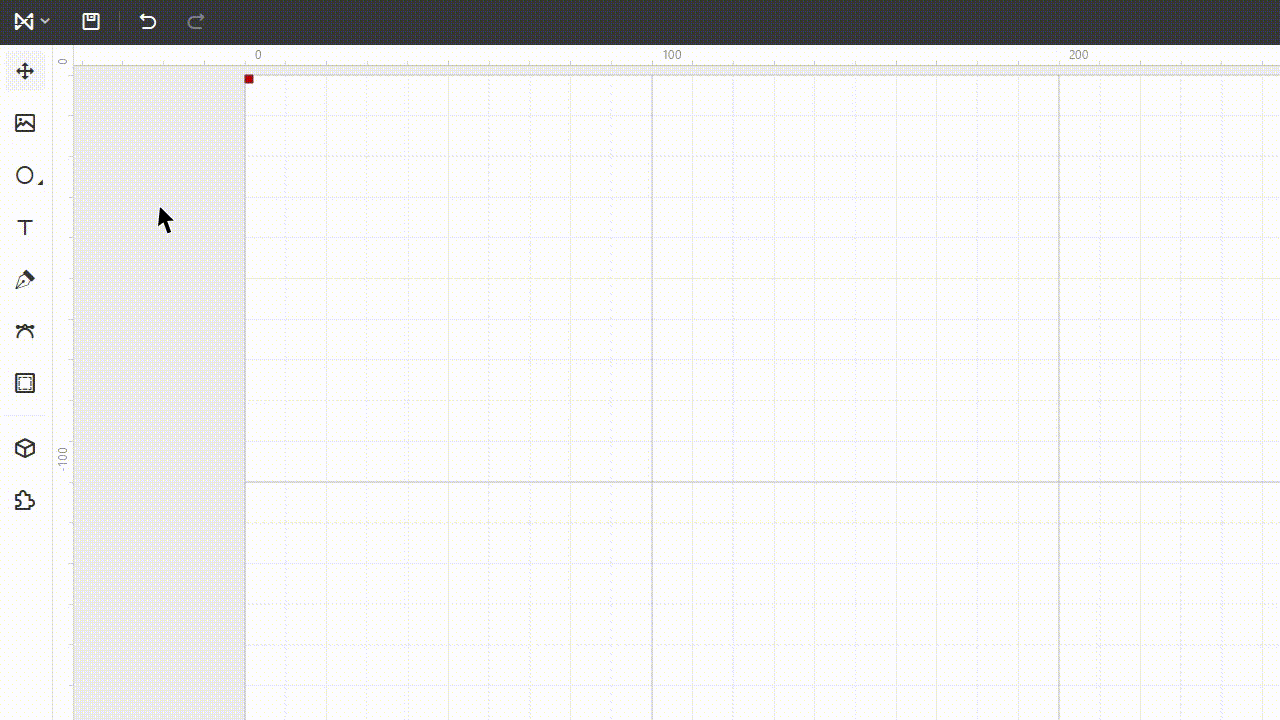

| **布尔运算** | 对两个及以上图元对象进行相加、相减、相交或排除重叠等操作，生成新图元 |  |
¶ 5. 颜色栏
¶ 使用说明
-
设置已有图元颜色：选择图元后，点击颜色图标，可将选择的图元设置为该颜色
-
设置新图元颜色：选择颜色后，添加图元，添加的图元为该颜色
-
坐标显示：下方坐标显示当前鼠标指针所在的坐标值

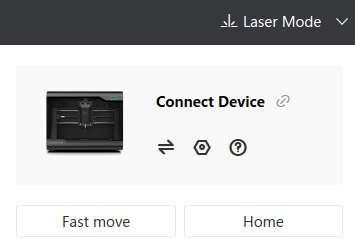

¶ 6. 设备栏
¶ 连接与控制
| 功能 | 说明 | 演示 |
|---|---|---|

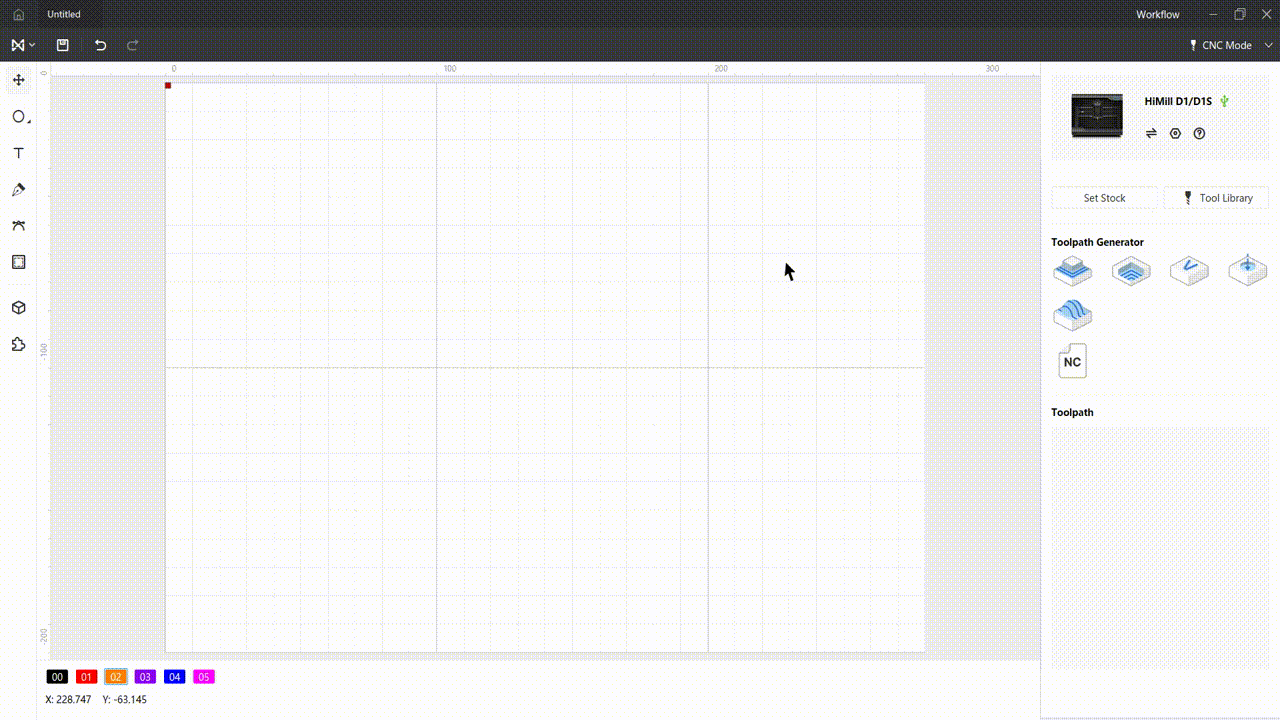

| **模式下拉选项** | 选择设备的加工模式 |  |
| **连接图标** | 连接或者断开连接 |  |
| **选择设备** | 选择设备并加载该设备的参数 |  |

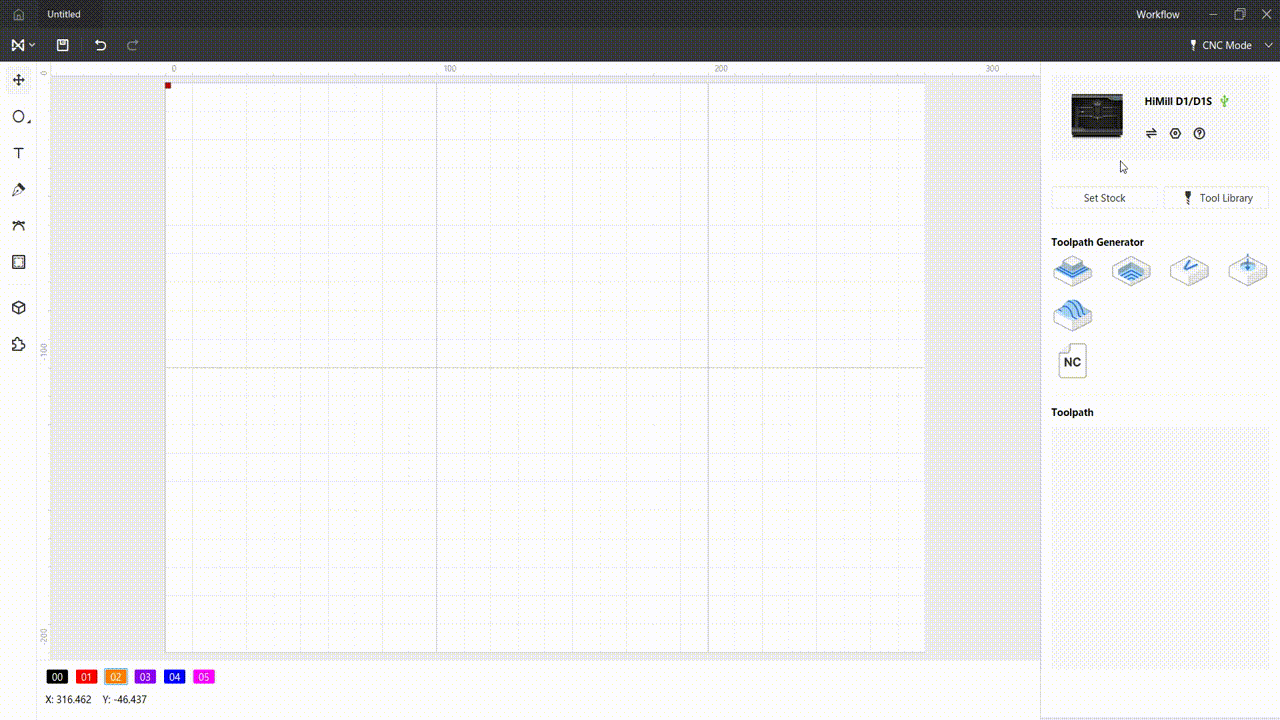

| **设备设置** | 该设备支持的设置选项 |  |
| **帮助** | 该设备的帮助选项 |  |
| **快捷按钮** | 激光中为该设备支持的快捷操作按钮 |  |
¶ 7. 图层栏
¶ 功能说明
-

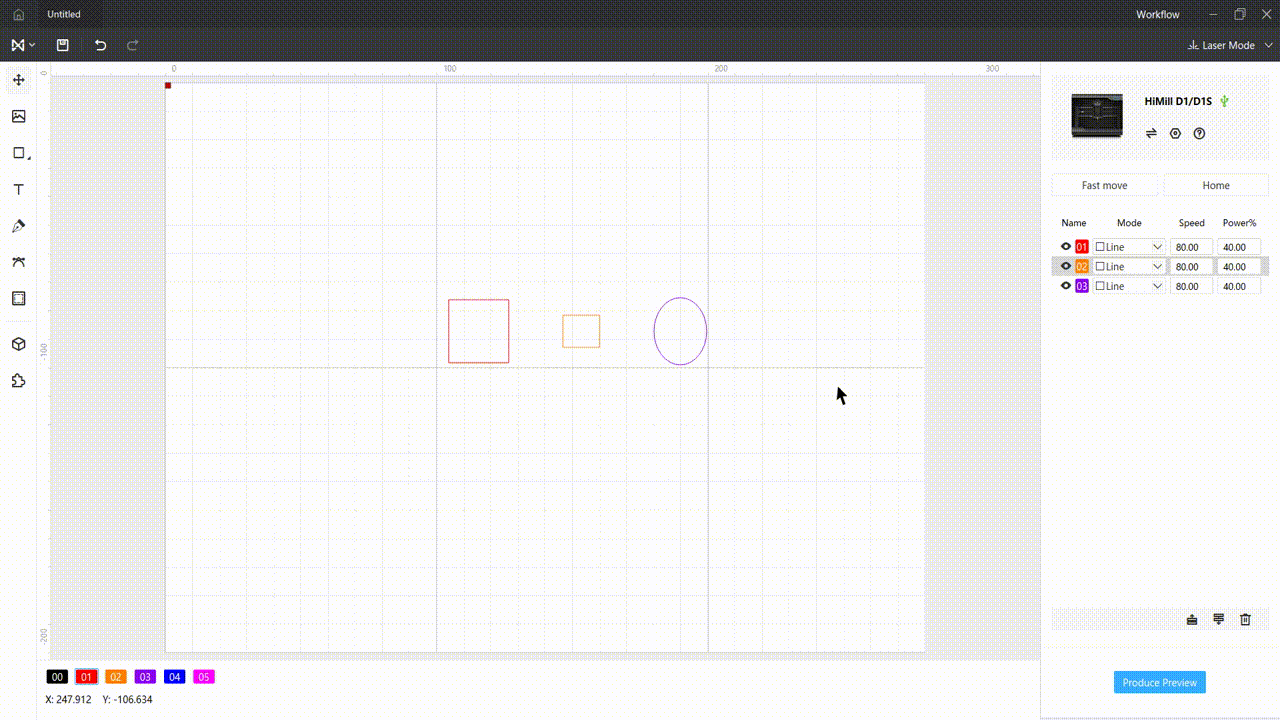

加工参数设置：激光模式下，可显示或者设置不同颜色图元的加工参数
-
图层管理：可上移图层，下移图层，删除图层

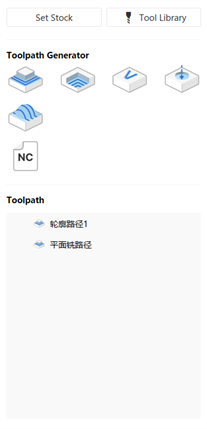

¶ 8. 刀路生成
¶ 功能列表
| 功能 | 说明 |
|---|---|
| 设置毛坯 | 设置毛坯的尺寸 |
| 刀具参数库 | 添加刀具参数信息 |
| 刀具路径及操作 | 轮廓铣，平面铣，V型铣，钻孔，浮雕，导入刀路程序 |
| 刀具路径 | 显示已生成的刀具路径 |

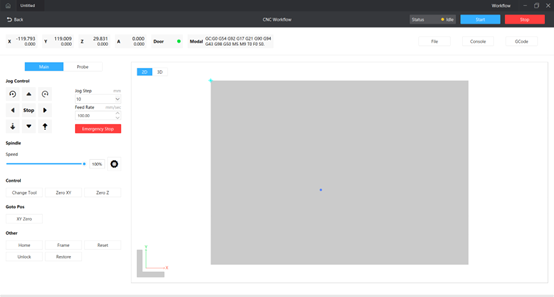

¶ 9. CNC加工流程
¶ 状态与控制
| 功能 | 说明 | 演示 |
|---|---|---|
| **状态栏** | 显示工件坐标系，机床坐标系，安全门状态，模态信息 |  |
| **单步控制** | 控制XYZA轴的移动，可设置步距，进给率 |  |
| **主轴开关** | 可控制主轴按照设定的转速开关 |  |

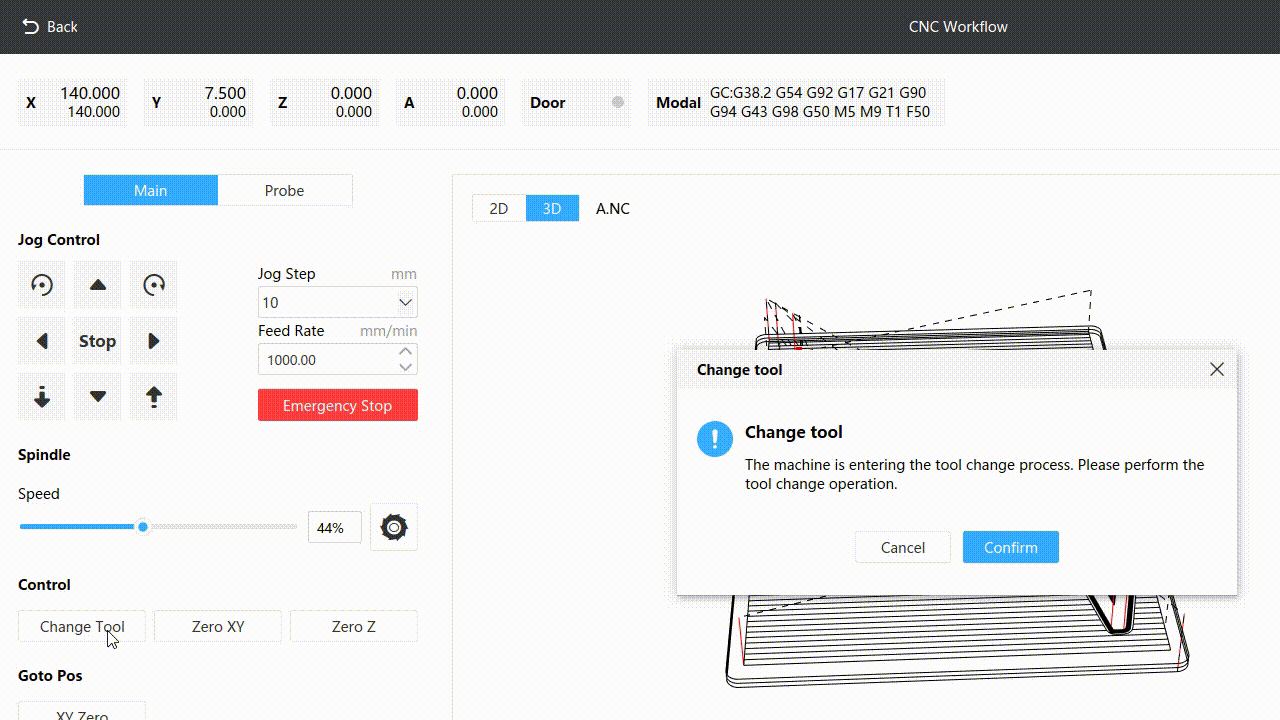

| **换刀** | 换刀并自动测量刀具的高度 |  |
¶ 坐标设置
| 功能 | 说明 | 演示 |
|---|---|---|

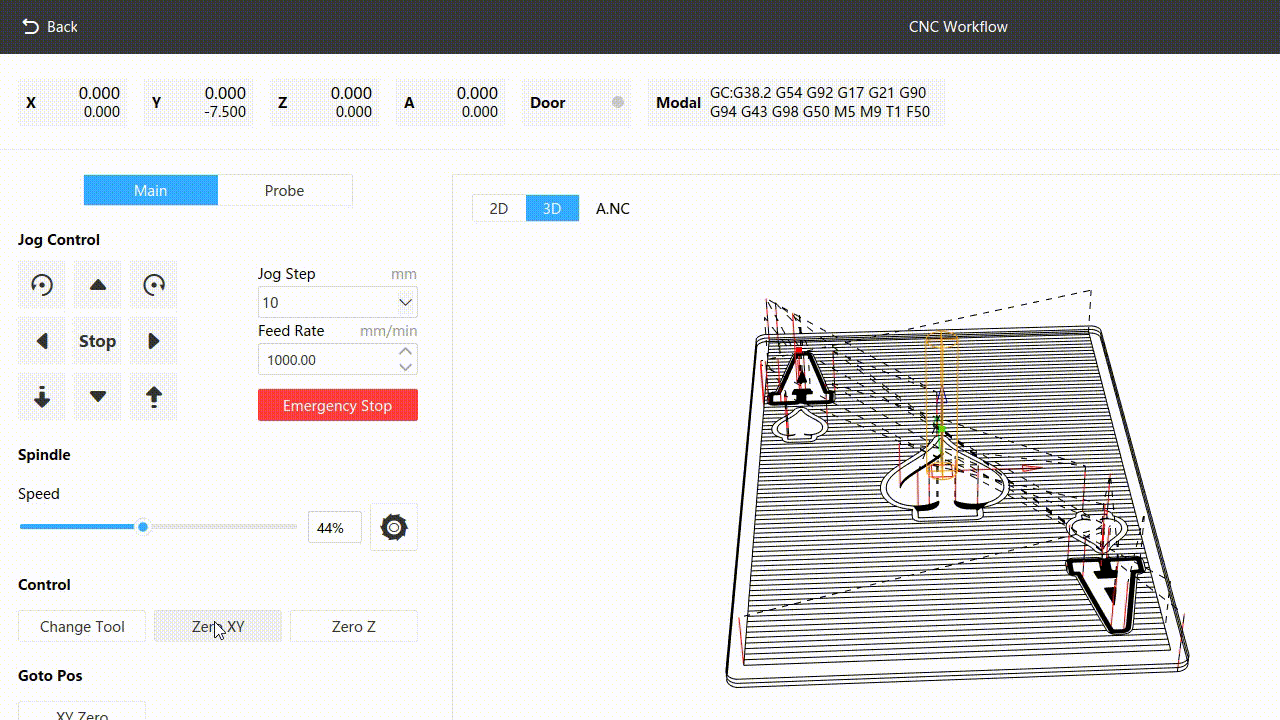

| **设置XY0** | 设置当前XY坐标为加工时的XY零点 |  |
| **设置Z0** | 设置当前Z坐标为加工时的Z零点 |  |

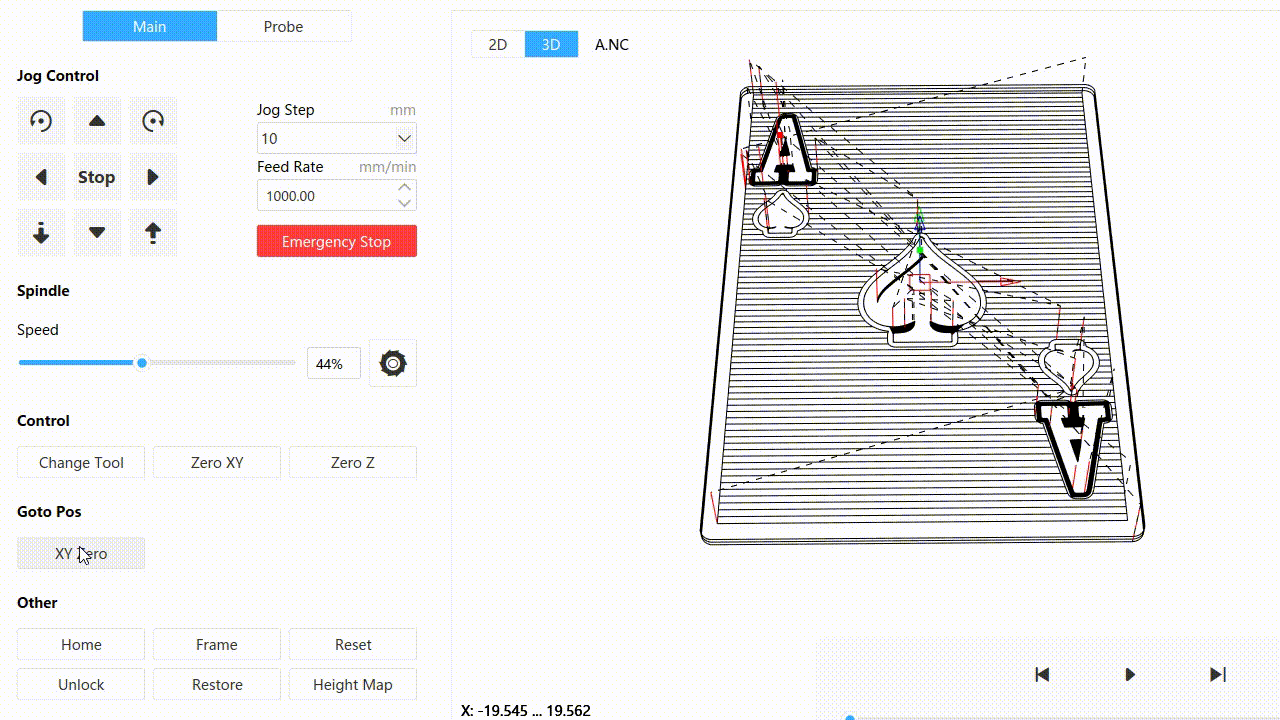

| **移动到XY零点** | 自动抬升至安全高度后，移动到XY零点的位置 |  |
¶ 文件与输出
| 功能 | 说明 | 演示 |
|---|---|---|

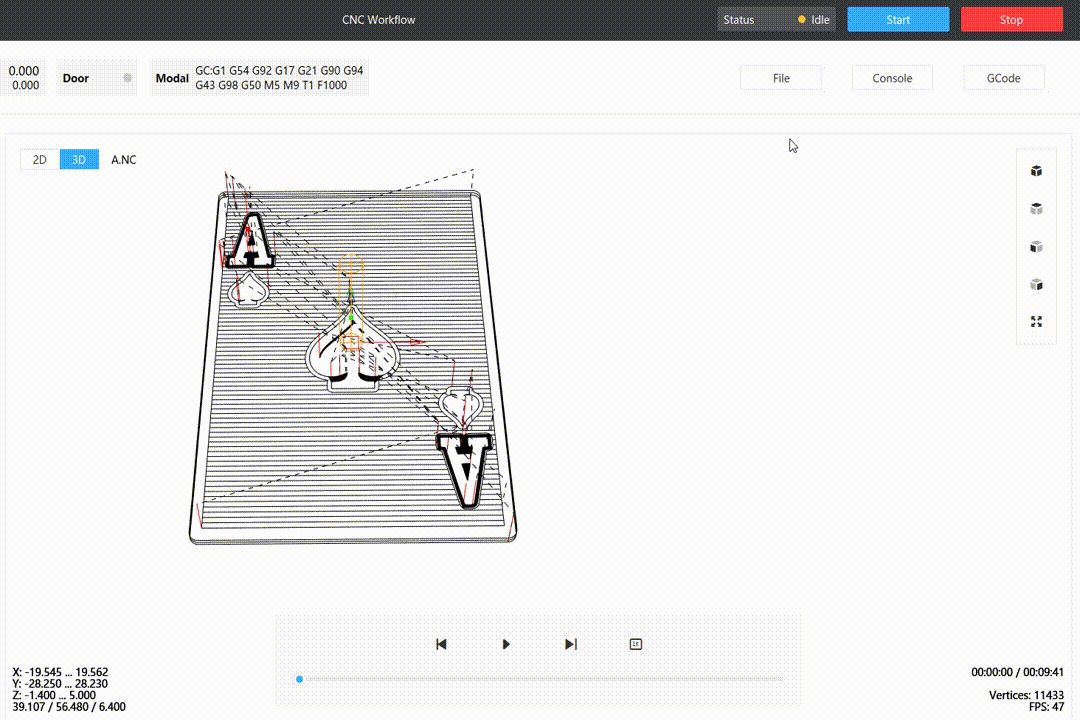

| **文件** | 选择加工文件 |  |

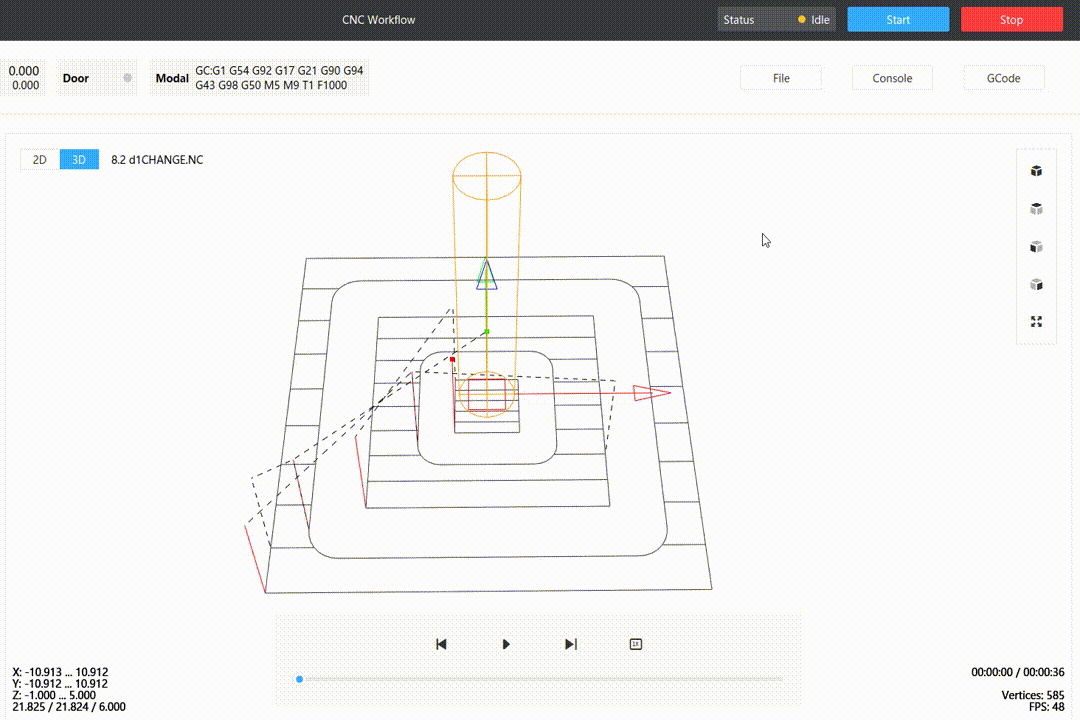

| **控制台** | 可手动或运用宏按钮，发送G代码 |  |
| **Gcode** | 显示加载的Gcode |  |

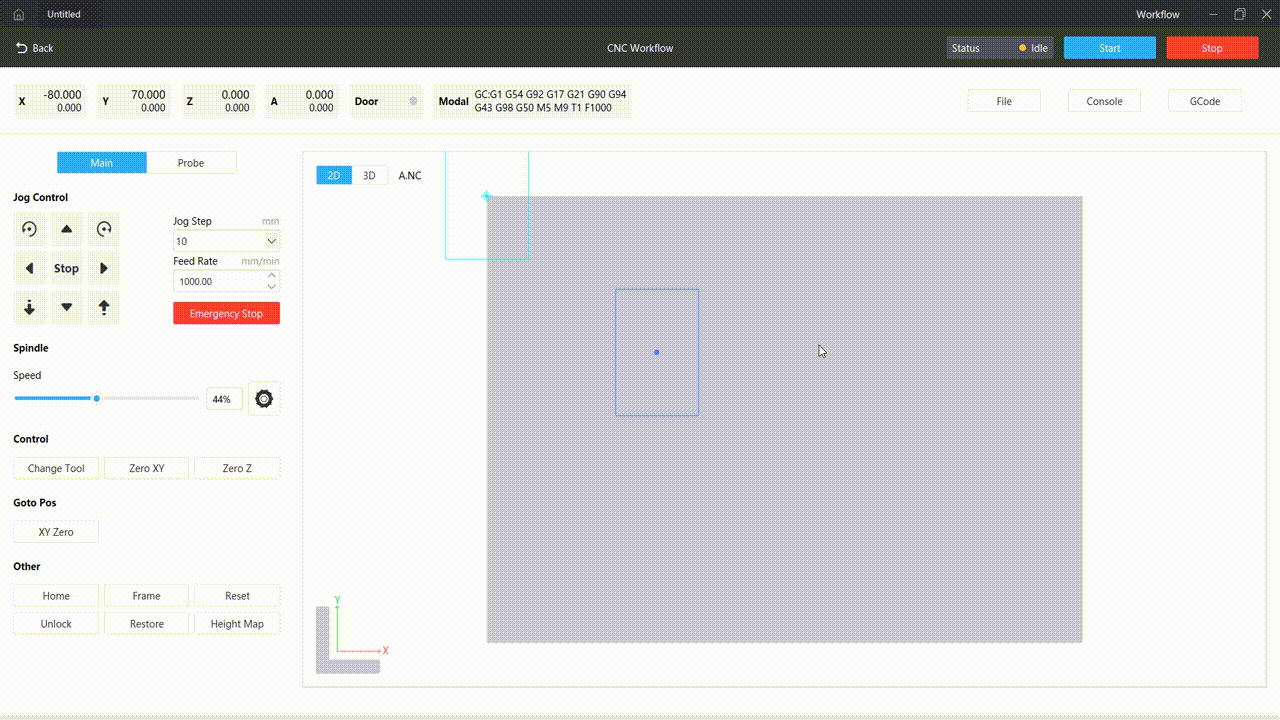

| **预览仿真区域** | 显示代码的2D视图或3D仿真视图 |  |

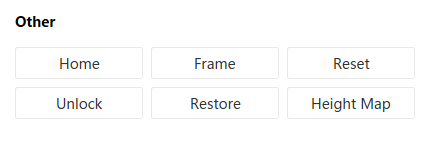

¶ 其他操作
| 功能 | 说明 |
|---|---|
| 回零 | 设备回零，开机后必须执行此操作才可运行设备 |
| 边框 | 主轴试走加工范围，注意应手动上升主轴至安全高度后，再点击此按钮 |
| 重置 | 软件系统复位，终止当前操作并回复系统初始状态 |
| 解锁 | 解除报警锁定状态，恢复轴的运动权限 |
| 恢复 | 恢复设备的Grbl配置，在修改设备$参数后可以点击恢复默认值 |

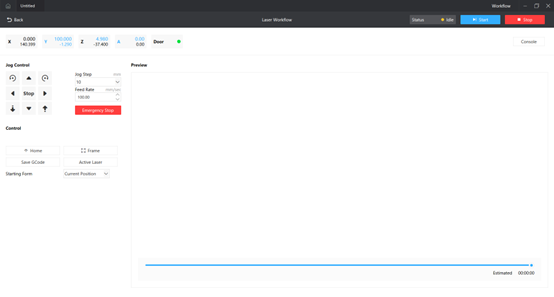

¶ 10. 激光加工流程
📌 激光加工流程与CNC有以下主要区别：
¶ 特有功能
| 功能 | 说明 | 演示 |
|---|---|---|

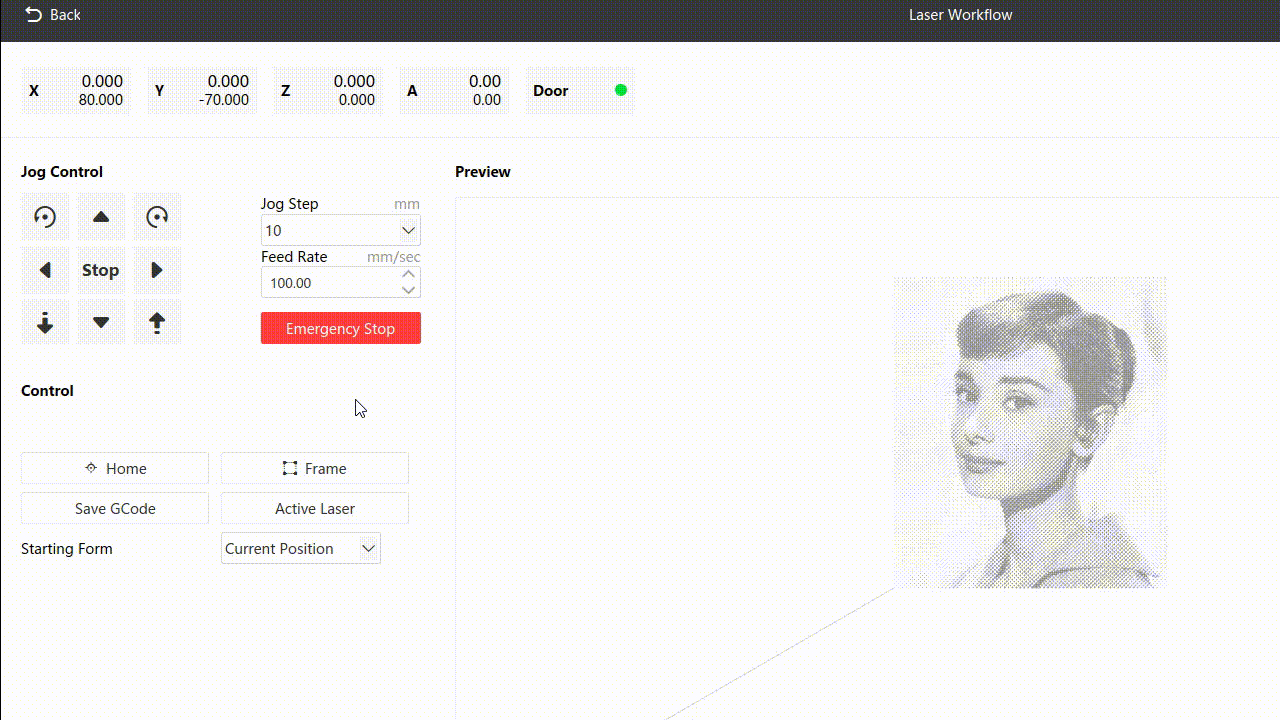

| **保存Gcode** | 保存当前所有加工内容到文本格式 |  |
| **激活激光** | 点击后，激活激光功能和电机的高速模式。再次点击退出激光功能和恢复电机正常模式 |  |
| **开始位置** | 设置加工开始的位置 |  |
¶ 坐标模式
| 模式 | 说明 |
|---|---|
| 绝对坐标模式 | 以图形所在的机械坐标位置加工，加工位置随着图形变化 |
| 当前位置模式 | 以机头所在位置进行加工，加工位置随着机头变化 |
¶ 快捷键参考
| 快捷键 | 功能 |
|---|---|
| Ctrl + Z | 撤销 |
| Delete | 删除选中图元 |
| Esc | 取消选择 |
