¶ HiMill D1/D1S 限位开关异常
¶ 限位开关位置示意图
X限位开关位置：
Y限位开关位置：
Z限位开关位置：
¶ XY限位开关异常
¶ 可能现象
- 回零时，XY轴不停撞击，已经触发限位但无信号
- 回零时，XY轴卡住不回弹，已经触发限位后无法脱离
¶ 可能原因
- 限位开关连接线松动或接触不良
- 限位开关损坏
- 机械结构卡死
- 润滑不足
- 限位开关被异物遮挡
¶ 解决方法
-
如遇轴不停撞击情况，立即停止设备运行，避免进一步损坏
-
检查有无物体阻挡轴运动或者限位开关
-
手动转动丝杆调整轴位置，使限位开关脱离触发状态
-
尝试按压限位开关，观察回弹是否正常
-
检查限位开关连接线是否松动，尝试重新拔插，具体请参考更换XY限位的视频 HiMill D1/D1S 更换限位开关
-

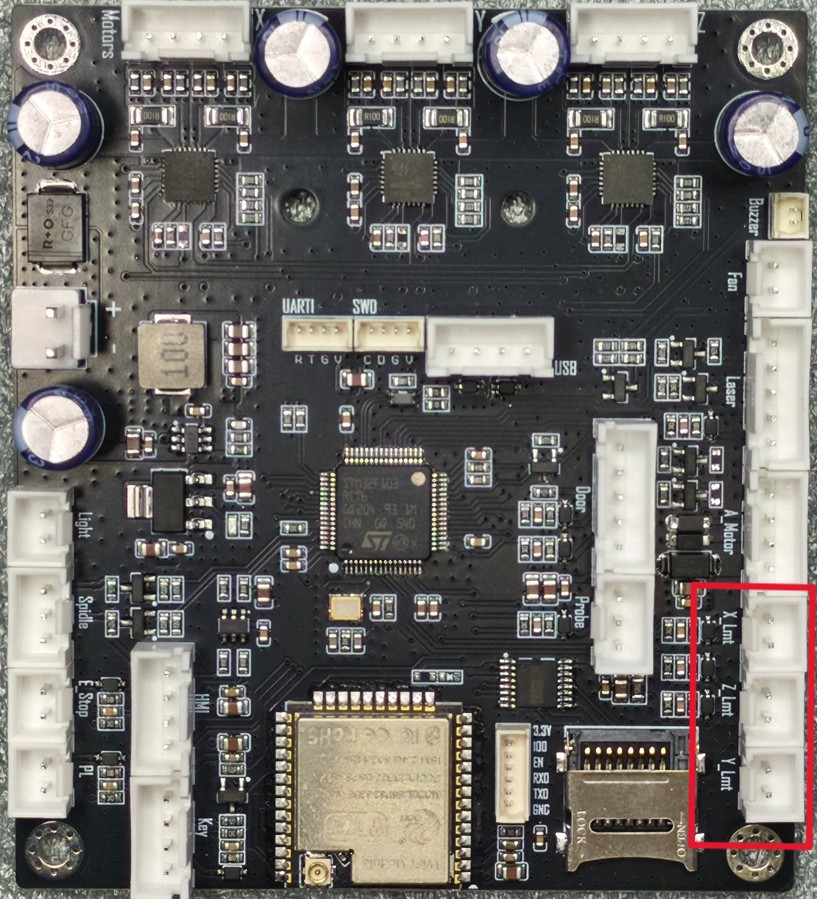

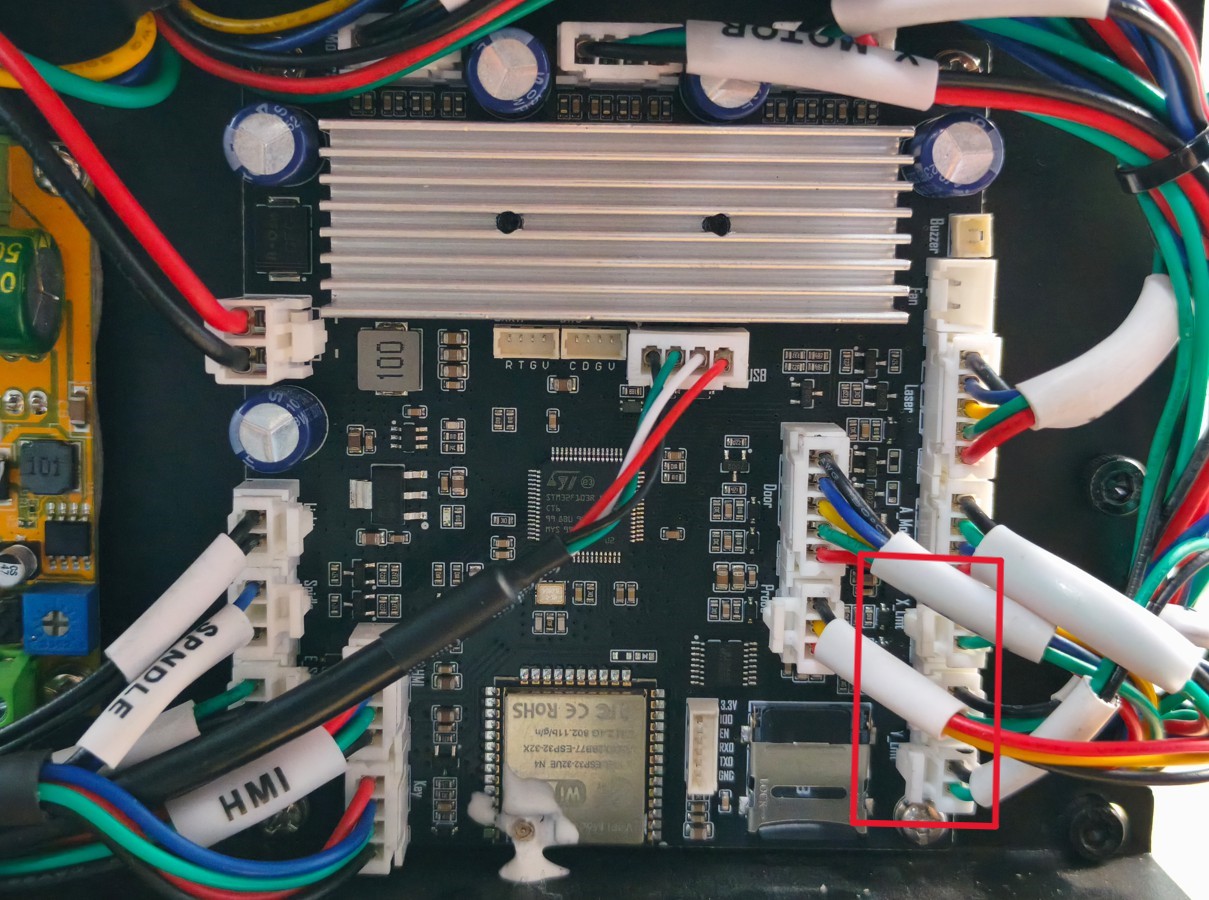

检查主控板上的限位连接端子是否连接正常，尝试重新拔插，拆后盖步骤请参考更换主控板的视频 HiMill D1/D1S 更换器件仓部件
-
检查传动部件是否需要上油
-
重启设备后重试
-
如问题持续，联系 support@maxmake.com
¶ Z限位开关异常
¶ 可能现象
- 回零时，Z轴不停向上撞击，已经触发限位但无信号
- 回零时，Z轴移动到最上方后卡住不回弹，已经触发限位后无法脱离
¶ 可能原因
- Z轴限位开关连接线松动
- Z轴限位开关损坏
- Z轴机械结构卡死
- 润滑不足
- 限位开关被异物遮挡
¶ 解决方法
- 如遇轴不停撞击情况，立即停止设备运行，避免进一步损坏
- 检查有无物体阻挡轴运动或者限位开关
- 手动转动丝杆调整轴位置，使限位开关脱离触发状态
- 尝试按压限位开关，观察回弹是否正常
- 检查限位开关连接线是否松动，尝试重新拔插，具体请参考更换Z限位的视频
- 检查主控板上的限位连接端子是否连接正常，尝试重新拔插
- 检查传动部件是否需要上油
- 重启设备后重试
- 如问题持续，联系 support@maxmake.com
