¶ 3D测头
¶ 1. 3D测头配件清单
该3D测头柄径规格为3.175mm，包含以下配件：
- ✅ 支架 × 1
- ✅ 3D测头本体 × 1

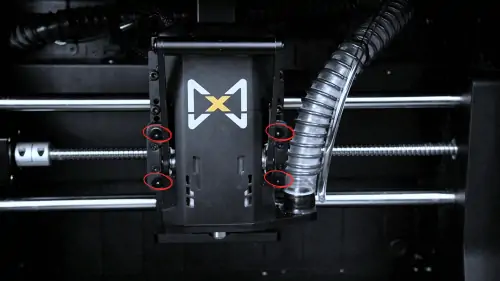

¶ 2. 拆卸主轴固定螺丝
松开4颗固定螺丝，用手拖住主轴，避免主轴意外掉落。
¶ 3. 安装3D测头支架
将支架以图示方向安装到设备上：
⚠️ 安装注意事项：
- 因考虑到加工时避免共振带来的噪音，支架设计的非常贴合，安装时可能比较紧
- 可先装入一半，剩下部分可借助主轴背板，贴紧背板，从前向后按压主轴，将支架挤入槽位

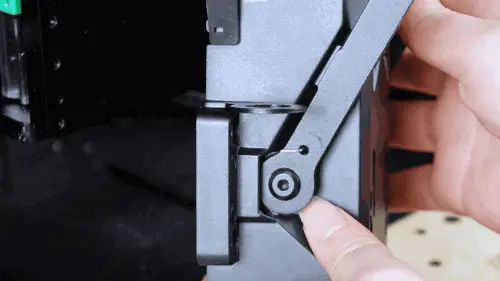

¶ 4. 支架安装完成
安装好后如图所示，确认支架完全就位并牢固安装：

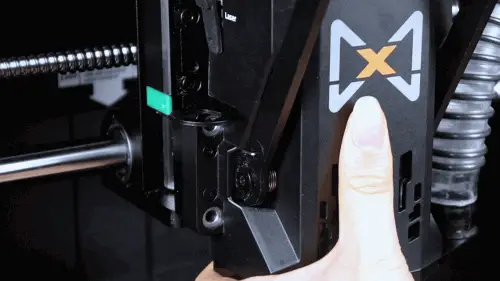

¶ 5. 重新安装主轴
根据工件实际高度，装回主轴。如果工件高度过高，需要安装在最上方位置。
📏 高度调整提示：根据不同工件厚度调整主轴高度，确保测头能够准确接触工件表面
¶ 6. 安装3D测头
🔌 连接步骤：
- 取出3D测头，先将连接线插入接口
- 再拉下把手插入到主轴中
⚡ 电气安全：
- 确保连接线插接牢固
- 检查接口无松动或接触不良
- 避免弯折或拉扯连接线
🔧 机械安装：
- 确认测头柄完全插入主轴夹头
- 把手弹起后检查锁定状态

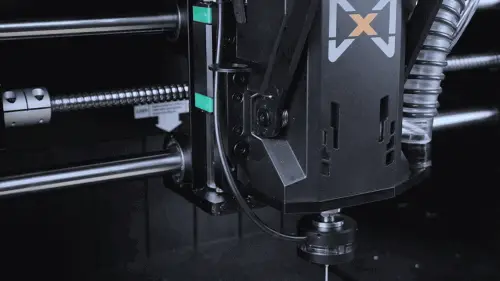

¶ 7. 收纳3D测头
使用结束后，可将3D测头放在支架上。按照图示，对准孔位，卡在支架上。
💡 收纳小贴士：
- 收纳时动作要轻柔，避免碰撞损坏测头
- 确保测头完全卡入支架孔位
- 收纳后检查测头稳固性
🧹 保养建议：定期清洁测头表面，保持测量精度

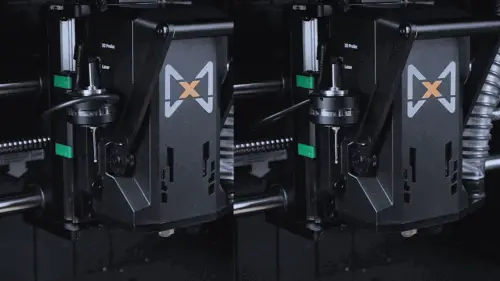

¶ 8. 连接线方向调整
✅ 正确安装方向：
固定好后，线应朝前
🚨 重要提醒：
- 连接线方向朝后，可能回零时会受挤压，导致设备回零失败
- 请务必确保连接线朝向正确方向
🔄 回零检查：安装完成后，建议进行一次完整的回零操作测试
⚡ 故障排除：如果回零失败，首先检查连接线方向是否正确
