¶ MaxmakeLab 3D测头使用
¶ 1. 安装3D测头
在安装好3D测头后，软件中切换为对刀（3D 测头）界面。需点击"换刀"按钮，等待3D测头正常测高完成后，才能执行后续操作。

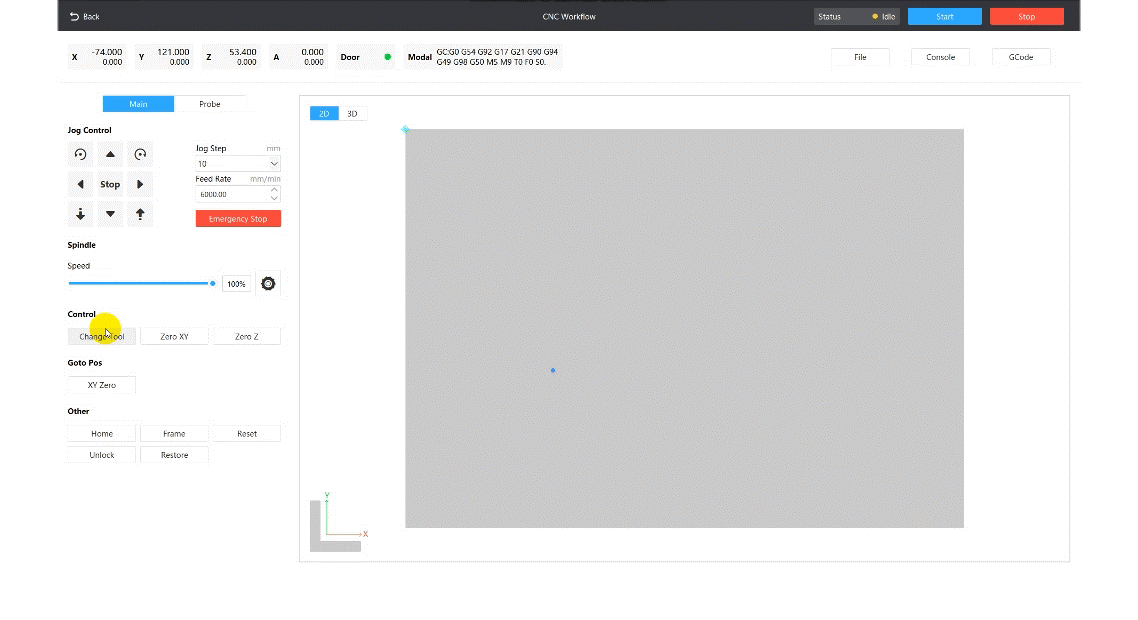

点击"换刀"按钮：

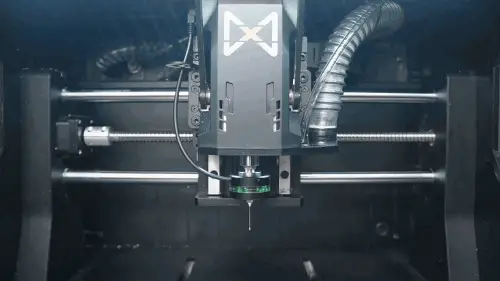

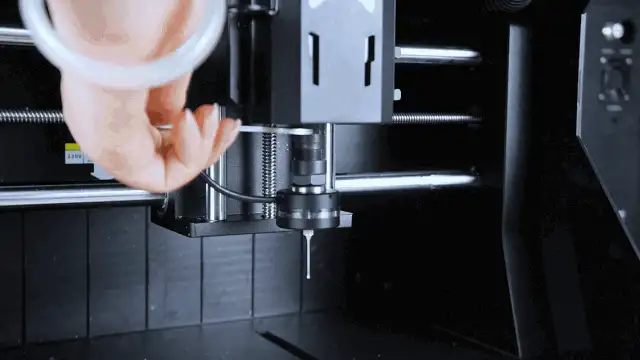

安装3D测头，单击按键后，并完成自动自动测高(D1设备的换刀请遵循D1的换刀流程，使用扳手取下螺帽，将3D测头安装在筒夹中，再用扳手拧紧螺帽)
⚠️ 换刀操作注意事项：
- 如果工件较高，必要时请向上调节主轴高度
- 如果需使用3D测头自动设置Z0，此步骤必须执行完成，否则后续刀具补偿会出错。使用完成后，需要点击换刀，更换刀具并自动测量刀具高度后再加工
- 如果只用来分中或角点探测（设置XY0），可不执行此步骤，但更换第一把刀仍需要点击换刀后，完成自动测高。再去手动设置Z0
- 在插入3D测头后，禁止打开主轴，否则会造成3D测头损坏！！！

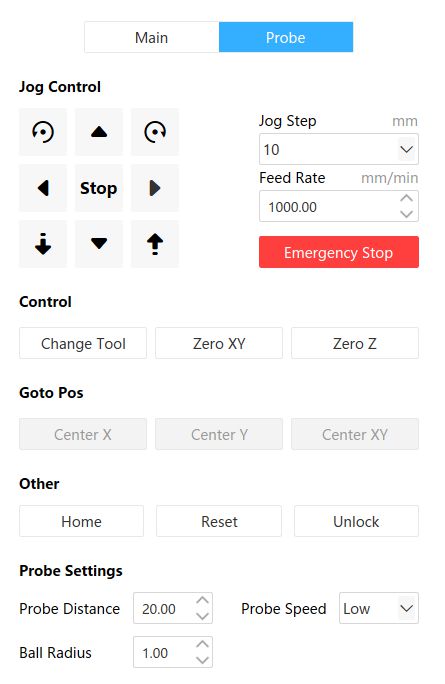

¶ 2. 界面按钮功能介绍
控制：
- 换刀：安装前需点击并安装3D测头，测量完后需点击并更换为加工的刀具
- 设置XY0：将当前位置设置为XY0点，手动设置时使用。如果使用自动分中请忽略
- 设置Z0：将当前位置设置为Z0点，手动设置时使用。如果使用自动分中请忽略
移动到位置：中心点X，中心点Y，中心点XY。
- 使用3D测头设置好XY0后，对应的图标会被点亮，点击后，会自动前往设置好的X0或Y0位置（同样适用于角探测）。
对刀设置：
- 对刀距离：探测时会移动此处设置的距离，如果在设定的距离内未探测到工件，会弹窗提示
- 对刀速度：探测时会以此处设置的速度移动。
- 球头半径：测头的球头半径。此处为默认值，无更改
¶ 3. 角点探测
软件中选择角点探测，可以探测材料的角点位置，并自动将角点设置为XY0。以左下角为例。

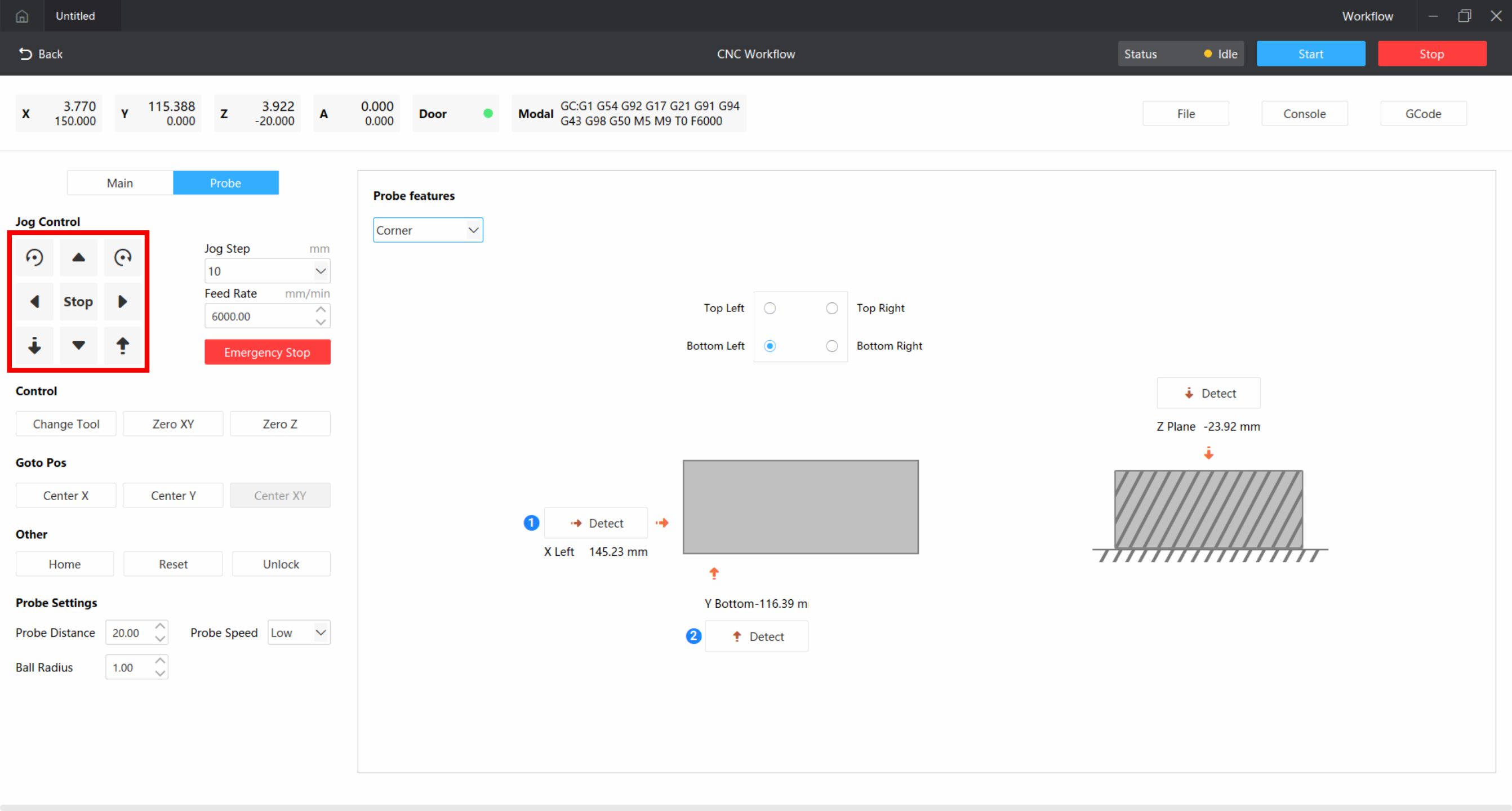

¶ X轴探测

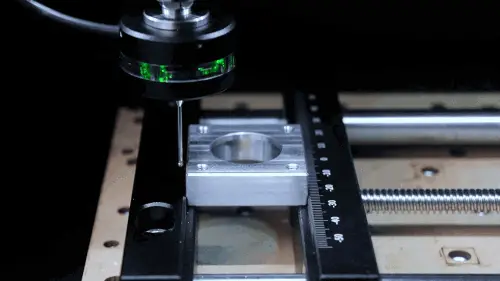

使用移动功能，将3D测头移动至工件左侧。

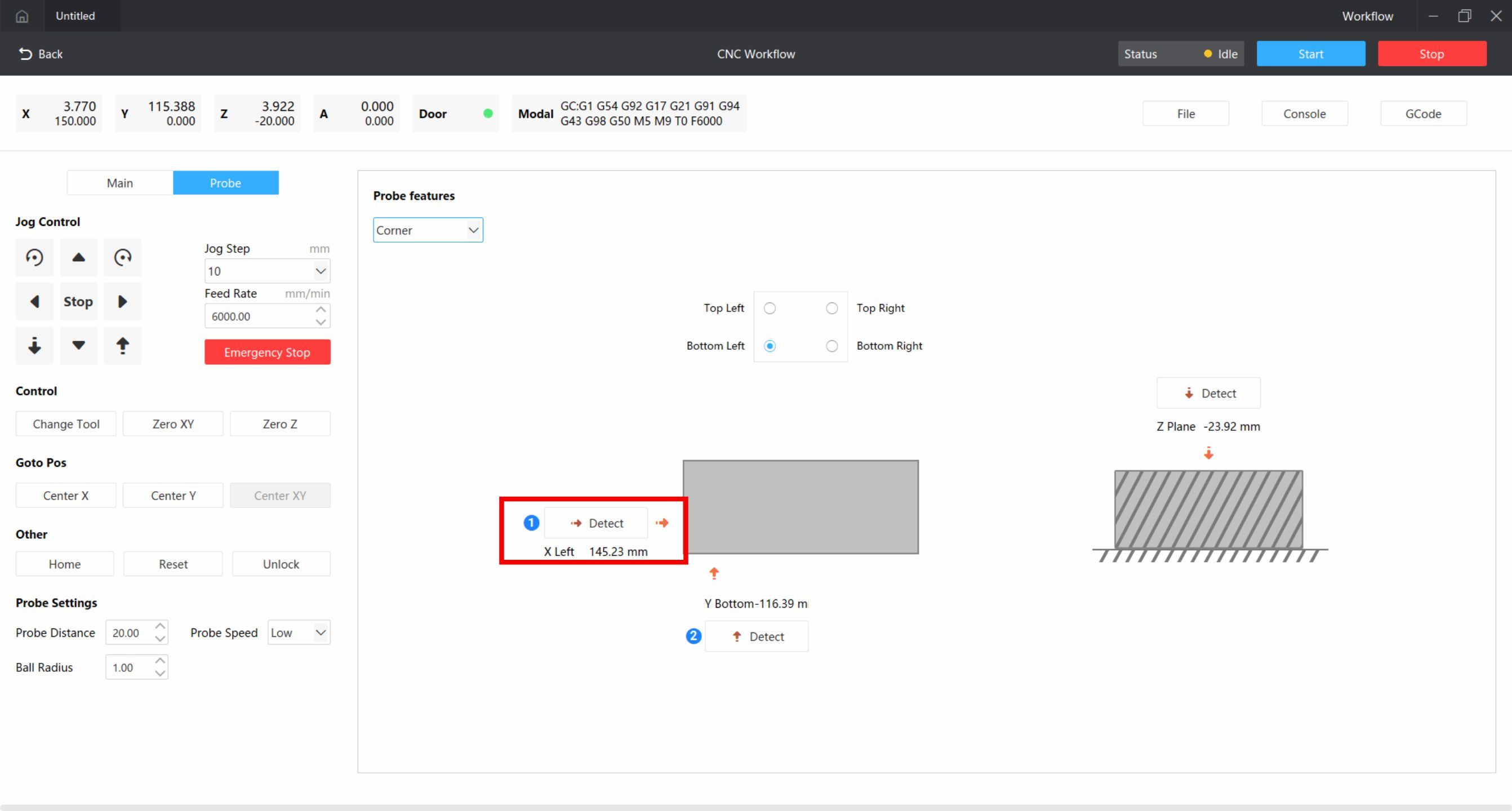

点击检测，探测到工件后，会自动将探测到的位置设置成X0。
¶ Y轴探测
使用移动功能，将测头移动至工件前侧。

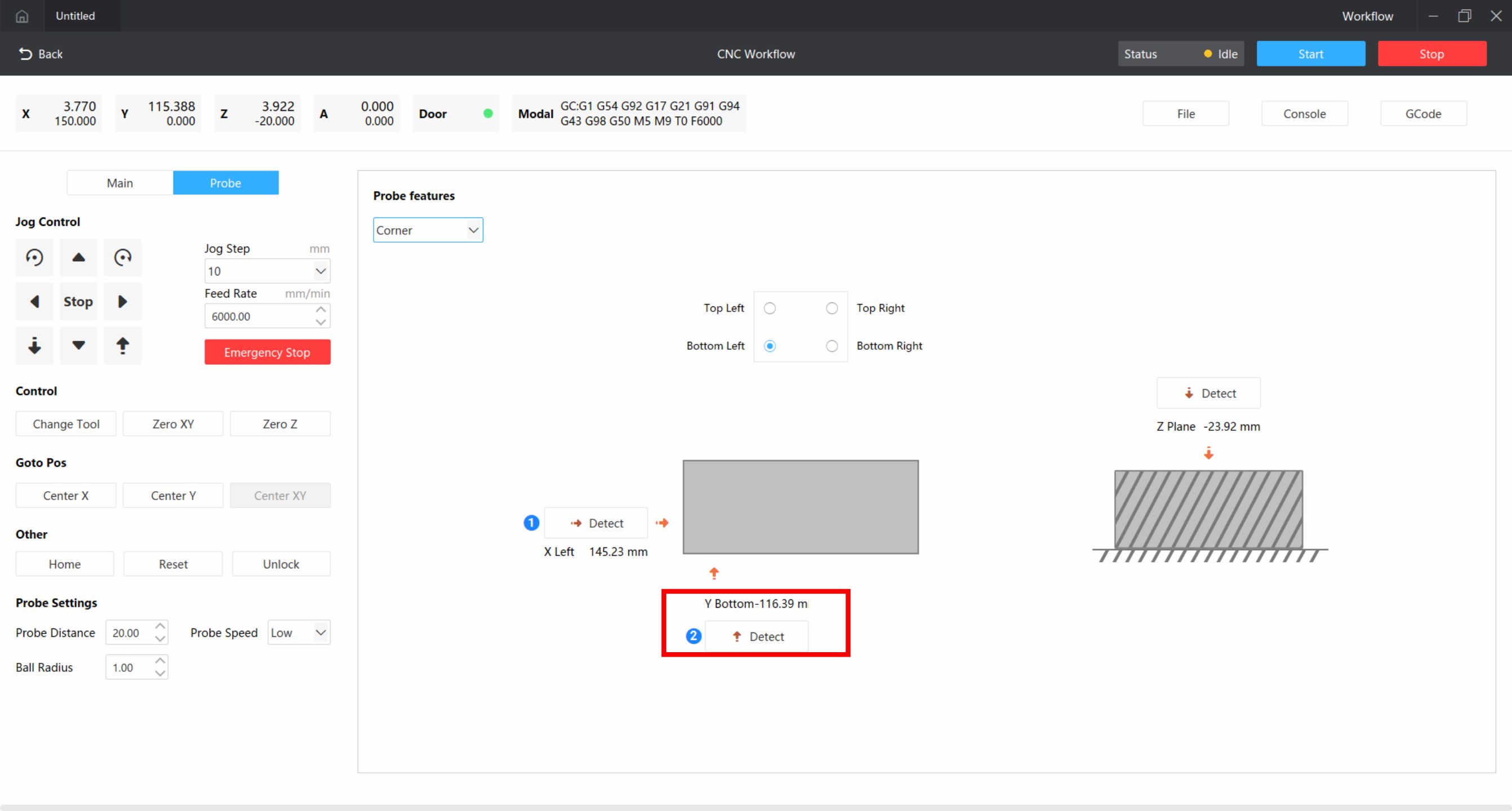

点击检测，探测到工件后，会自动将探测到的位置设置成Y0。
¶ Z轴探测
使用移动功能，将3D测头移动至工件上方。
点击Z平面检测，探测到工件后，会自动将探测到的位置设置成Z0。
¶ 更换刀具
全部设置完成后，需点击换刀，更换需要使用的第一把刀具，并完成自动测高。
¶ 4. 矩形外部分中
软件中选择矩形外部分中，可以探测并自动计算中点位置，需手动设置探测的中点为XY0点。

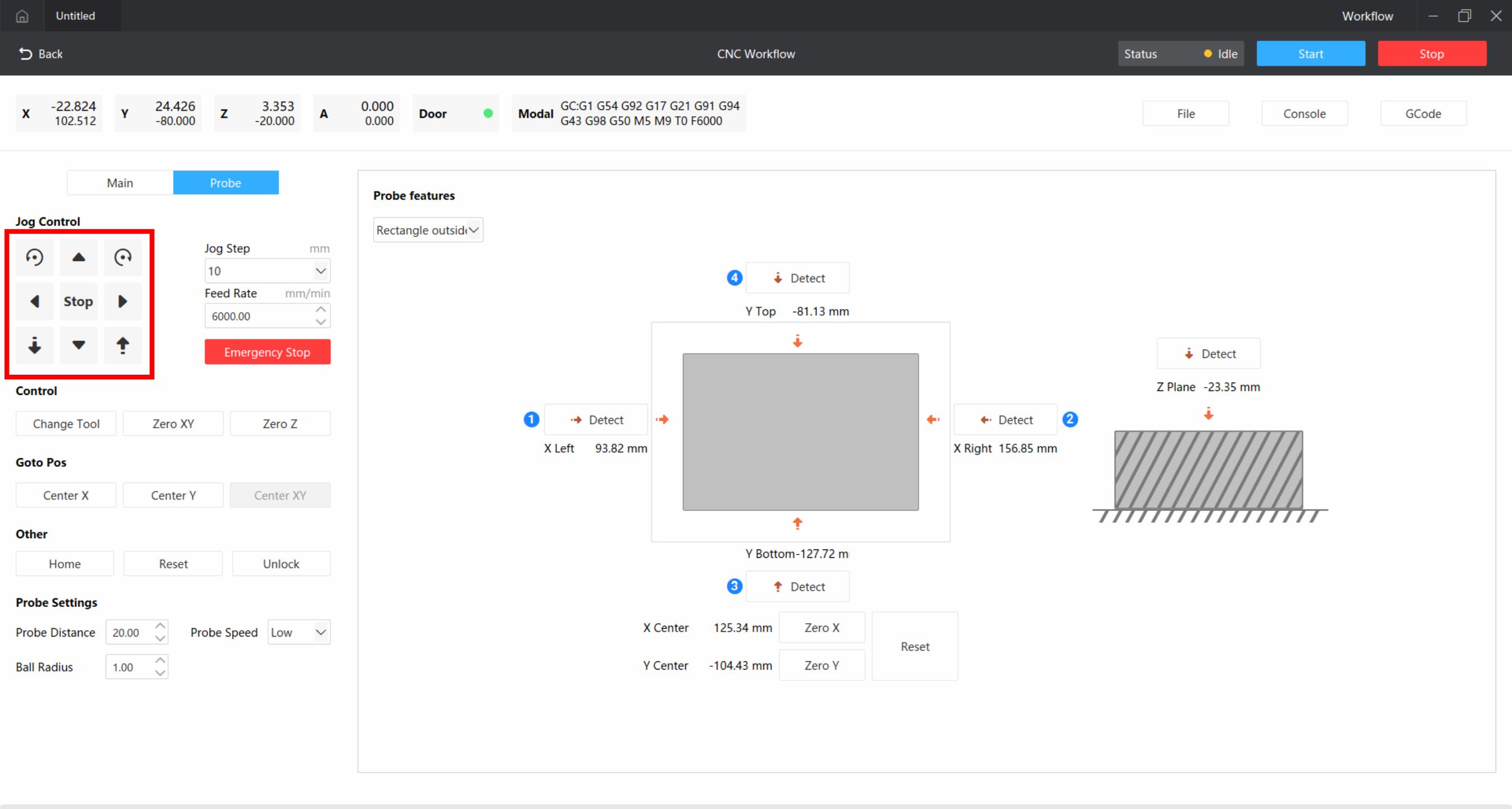

¶ X轴左侧探测

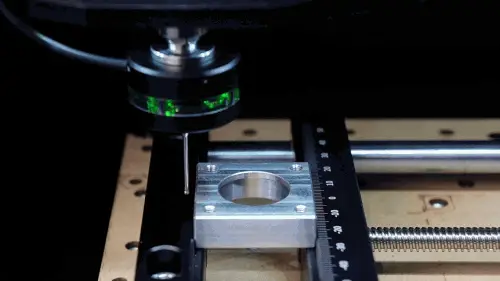

使用移动功能，将3D测头移动至工件左侧。
并点击检测，等待探测结束。

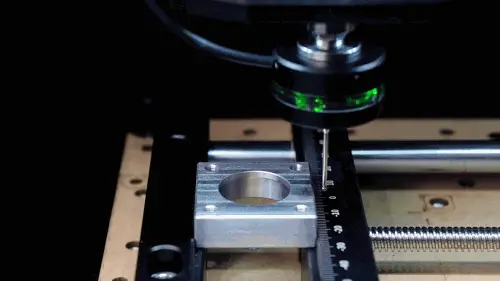

¶ X轴右侧探测

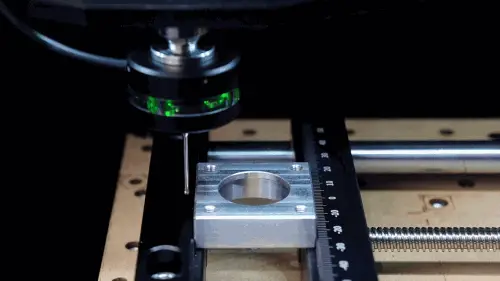

探测到工件后，手动上升Z轴至安全高度后，移动至工件右侧。

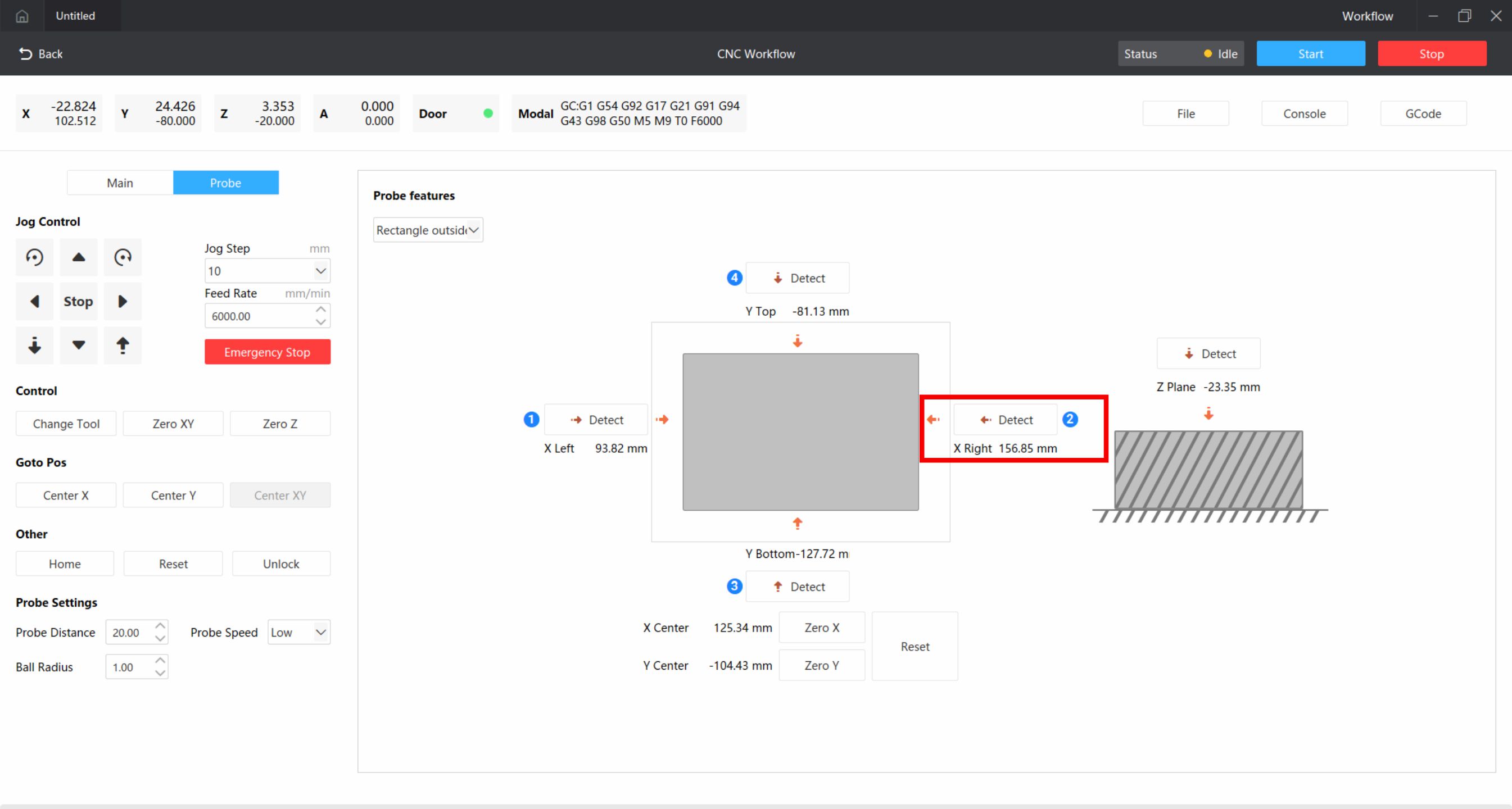

点击检测，等待探测结束。

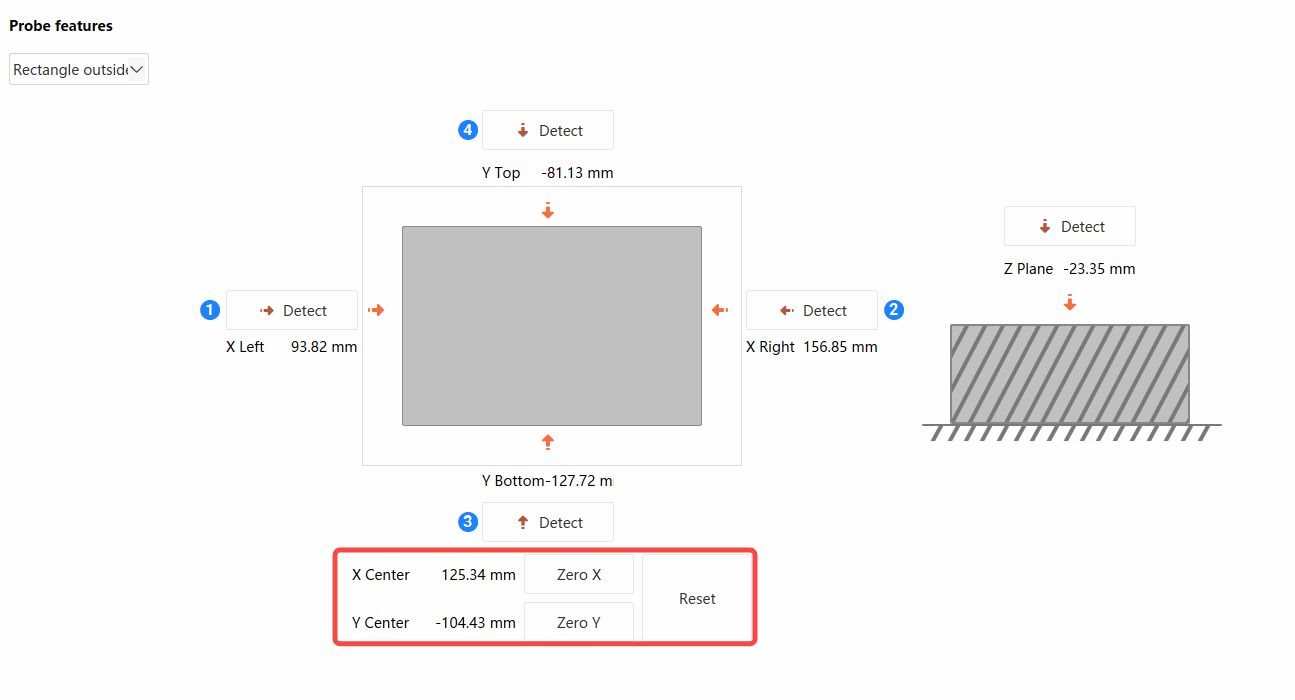

探测到工件后，会得到工件两侧的X坐标，点击下方的Zero X，自动计算中点，并将中点设置为X0。
¶ Y轴探测
同样方法探测工件的前后侧，点击Zero Y，自动计算中点，并将中点设置为Y0。

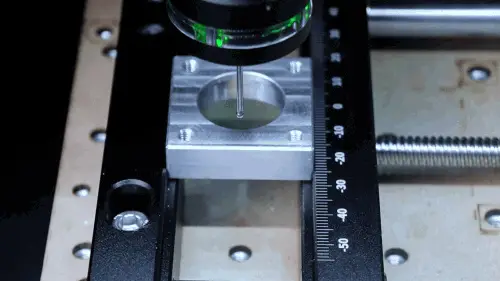

¶ Z轴探测

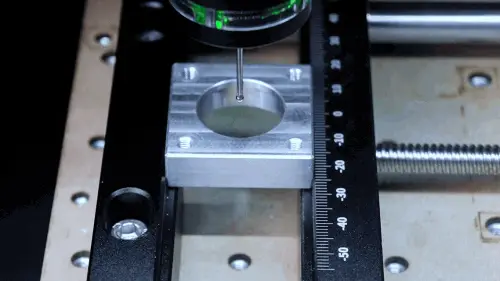

使用移动功能，将3D测头移动至工件上方。
点击Z平面检测，等待探测结束。

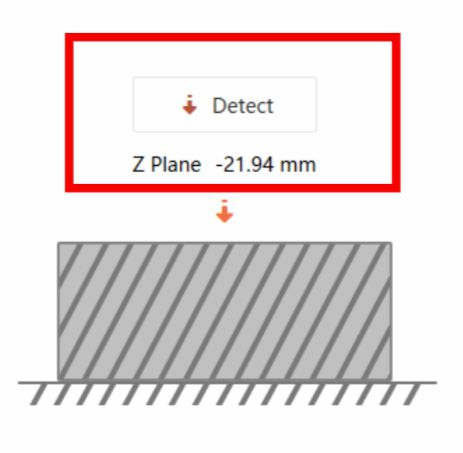

探测到工件后，会自动将探测到的位置设置成Z0。
¶ 更换刀具
全部设置完成后，需点击换刀，更换需要使用的第一把刀具，并完成自动测高。
⚠️ 矩形外部分中注意事项：
圆形外部分中和矩形外部分中操作类似。但需注意，探测X中点时，Y轴坐标不能更改。探测Y中点时，X轴坐标不能更改。如：探测X左侧后，上升Z轴，再移动到X右侧，期间Y轴不能移动。
¶ 5. 圆形内部分中
软件中选择圆形内部分中，可以探测并自动计算中点位置，需手动设置探测的中点为XY0点。

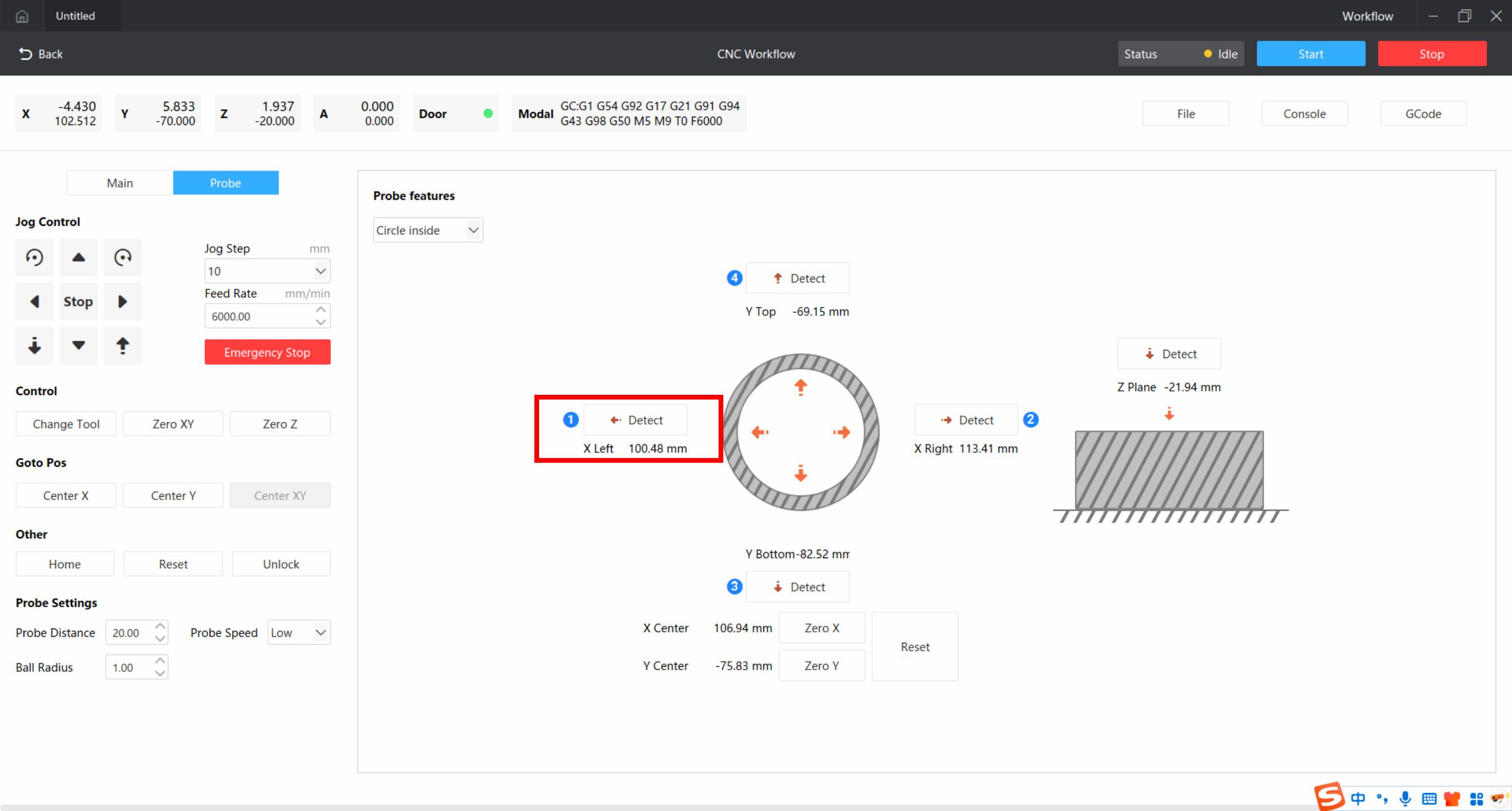

¶ X轴左侧探测

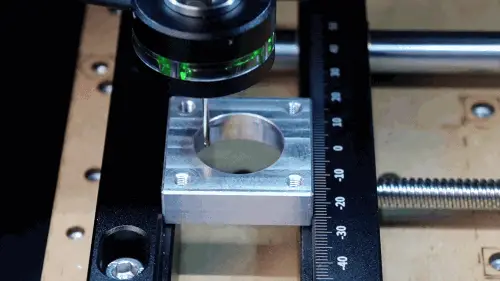

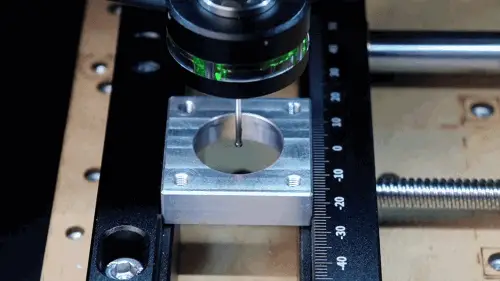

使用移动功能，将测头移动至工件内部，接近工件内部左侧。
点击向左检测，等待探测结束。

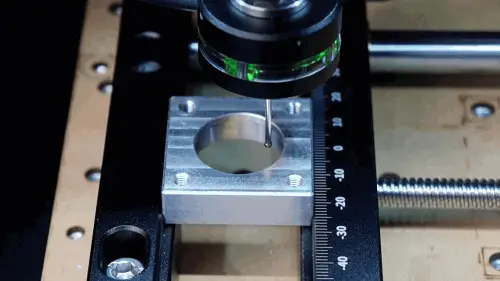

¶ X轴右侧探测
探测到工件后，移动接近工件右侧（期间请勿移动Y轴）。

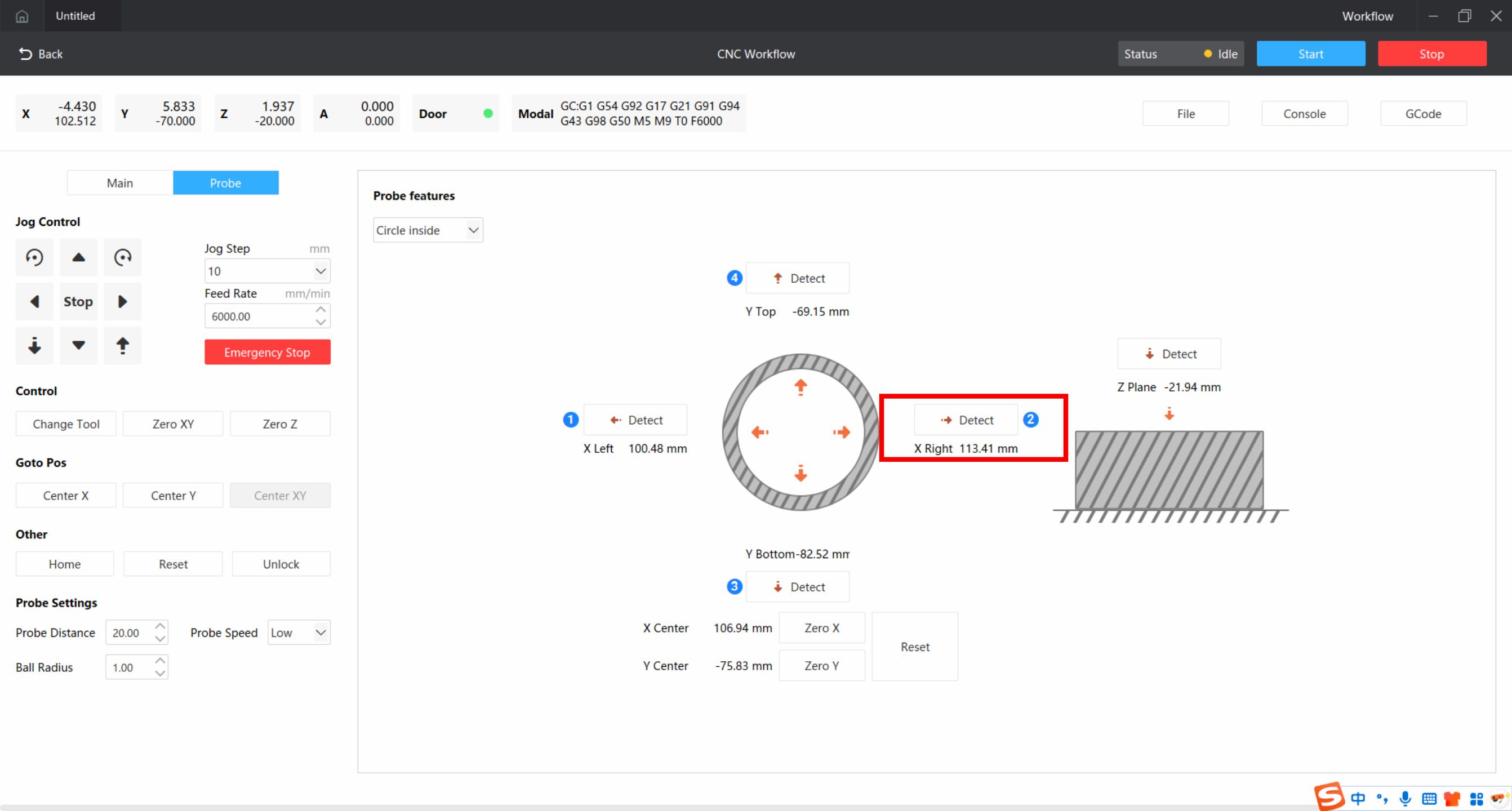

点击向右检测，等待探测结束。

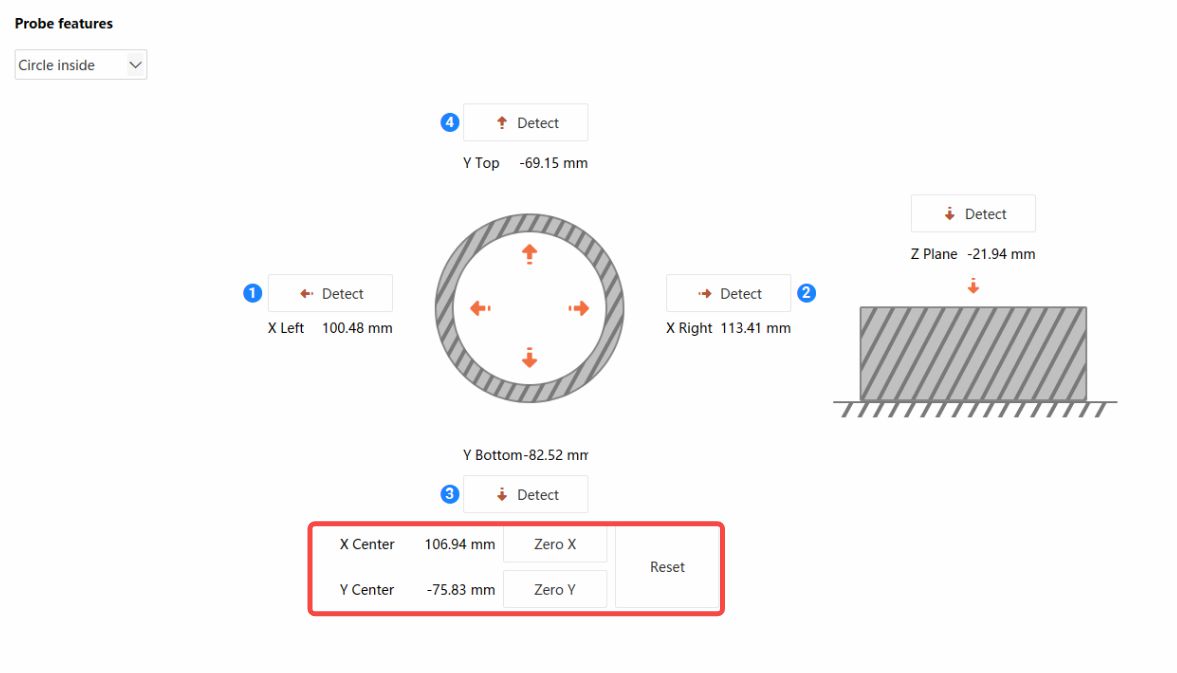

探测到工件后，会得到工件内部两侧的X坐标，点击下方的Zero X，自动计算中点，并将中点设置为X0。
¶ Y轴探测
同样方法探测工件内部前后侧，点击Zero Y，自动计算中点，并将中点设置为Y0。
¶ Z轴探测
使用移动功能，将3D测头移动至工件上方。
并点击Z平面检测，等待探测结束。
探测到工件后，会自动将探测到的位置设置成Z0。
¶ 更换刀具
D1S：全部设置完成后，需点击换刀，更换需要使用的第一把刀具，并完成自动测高。
📋 分中操作提示：
矩形内部分中和圆形内部分中操作类似。
¶ 注意事项
⚠️ 3D测头使用安全注意事项：
- 分中适用于规则形状的工件，比如圆形或矩形。不建议在不规则工件上使用
- Z轴表面探测时，应选择工件的最高面
- 移动3D测头时，使球头部分略低于工件，不要过低
- 提前观察有无物体可能阻碍3D测头移动，避免探针还未接触时，3D测头受到撞击损坏
- 3D测头属于精密易损配件，移动3D测头时，请慢速移动
- 如果移动过程中误触会报警，请及时移开障碍物，回零并重试
